詳細情報 |
|||
| 部品番号: | LMH1208RTVR | 標準: | AES10、DVB-ASI、SMPTE |
|---|---|---|---|
| 電圧-供給: | 2.375V | 2.625V | 単一の供給: | 2.5-V |
| タイプの取付け: | 表面の台紙 | パワー消費量: | 25 MW （典型的な） |
| 実用温度: | −40°Cへの85°C | ||
| ハイライト: | LMH1208RTVR、32-WQFN ビデオドライバー IC、AES10 DVB-ASI SMPTE,32-WQFN Video Driver IC,AES10 DVB-ASI SMPTE |
||
製品の説明

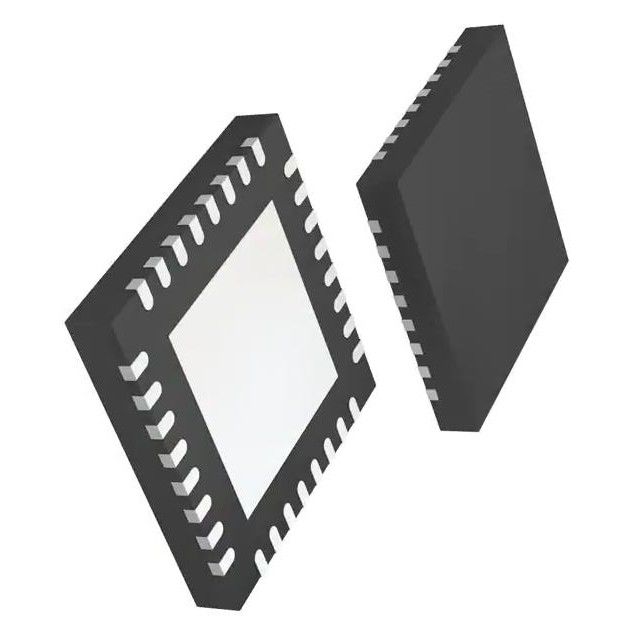

LMH1208RTVR ビデオ ドライバ IC シリアル AES10 DVB-ASI SMPTE 32-WQFN
ビデオ ドライバー IC シリアル AES10、DVB-ASI、SMPTE 32-WQFN (5x5) パッケージ
LMH1208 デバイスは、12G UHD-SDI 低電力デュアル出力ケーブル ドライバーです。最大 11.88 Gbps の SMPTE ビデオ レートをサポートし、4K/8K アプリケーションの UHD ビデオを可能にします。ホスト側の追加のイコライズされた 100 Ω ドライバ出力は、モニタリングまたは信号分配の目的に使用できます。
LMH1208RTVRの仕様
|
タイプ
|
説明
|
|---|---|
|
カテゴリー
|
集積回路 (IC)
線形
ビデオ処理
|
|
製造元
|
テキサス・インスツルメンツ
|
|
シリーズ
|
-
|
| パッケージ | テープとリール |
|
製品の状態
|
アクティブ
|
|
関数
|
運転者
|
|
アプリケーション
|
プロのビデオ
|
|
規格
|
AES10、DVB-ASI、SMPTE
|
|
制御インターフェース
|
シリアル
|
|
電圧 - 電源
|
2.375V～2.625V
|
|
取付タイプ
|
表面実装
|
|
パッケージ・ケース
|
32-WFQFN 露出パッド
|
|
サプライヤーデバイスパッケージ
|
32-WQFN (5x5)
|
|
基本製品番号
|
LMH1208
|
LMH1208RTVRの特徴
• ST-2082-1 (12G)、ST-2081-1 (6G)、ST424 (3G)、ST-292 (HD)、および ST-259 (SD) をサポート
• DVB-ASI および AES10 (MADI) と互換性があります。
• デュアル差動出力ケーブルドライバー
• オンチップ 75 Ω 終端およびリターンロス補償ネットワーク
• ホスト側でイコライズされた 100 Ω ループバック出力
• 75Ω出力でのプログラム可能なスルーレート制御
• 75Ω出力でのプログラム可能なプリエンファシスと出力振幅
• 100Ω出力でのプログラム可能なディエンファシスと出力振幅
• 75Ωおよび100Ω出力の極性反転
• 入力信号がない場合の自動パワーセーブ
– 消費電力: 25 mW (標準)
• ENABLEピンによるパワーダウン制御
• 2.5V 単一電源
– 消費電力: 200 mW (標準)
• ピン、SPI、または SMBus インターフェイスを通じてプログラム可能
• –40°C ～ +85°C の動作温度範囲
・5mm×5mm、32ピンWQFNパッケージ
範囲 (−10 ̊)
環境および輸出の分類
avckで-
| 属性 | 説明 |
|---|---|
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 3 (168 時間) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
LMH1208RTVRの用途
・SMPTE対応シリアルデジタルインターフェース
• UHDTV/4K/8K/HDTV/SDTVビデオ
• IPメディアゲートウェイ
• デジタルビデオの処理と編集
