詳細情報 |
|||
| 要素の数: | 1 | 要素ごとのビットの数: | 4 |
|---|---|---|---|
| 調整: | 非同期 | 計算率: | 80のMHz |
| 電圧-供給: | 4.5 V | 5.5ボルト | 実用温度: | -55℃～125℃(TA) |
| ハイライト: | CD54ACT161F3A,16 CDIP ICの2進カウンター,ICの2進カウンターの1つの要素 |
||
製品の説明

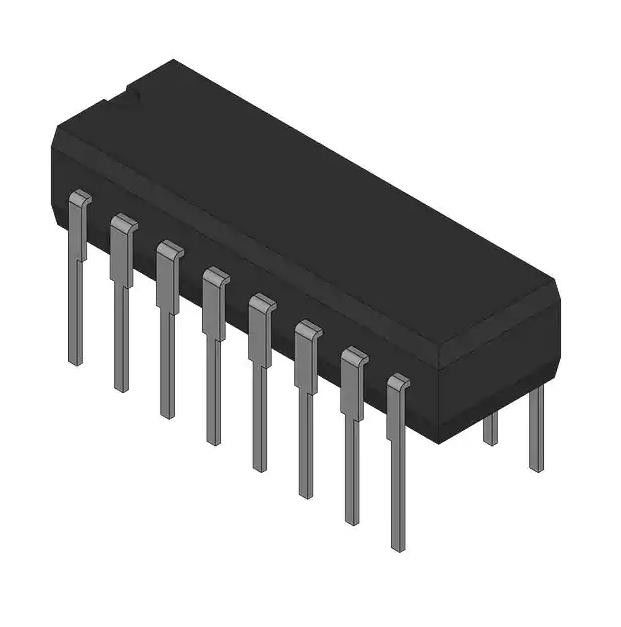

CD54ACT161F3A IC バイナリカウンタ 1 要素 4 ビット ポジティブエッジ 16-CDIP
カウンタ IC バイナリ カウンタ 1 要素 4 ビット ポジティブエッジ 16-CDIP
CD54ACT161F3Aの仕様
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 論理 | |
| カウンター、ディバイダー | |
| 製造元 | ハリスコーポレーション |
| シリーズ | - |
| パッケージ | チューブ |
| 製品の状態 | アクティブ |
| ロジックタイプ | バイナリカウンタ |
| 方向 | 上 |
| 要素の数 | 1 |
| 要素あたりのビット数 | 4 |
| リセット | 非同期 |
| タイミング | 同期 |
| 計数率 | 80MHz |
| トリガータイプ | ポジティブエッジ |
| 電圧 - 電源 | 4.5V～5.5V |
| 動作温度 | -55℃～125℃（TA） |
| 取付タイプ | スルーホール |
| パッケージ・ケース | 16-CDIP (0.300インチ、7.62mm) |
| サプライヤーデバイスパッケージ | 16-CDIP |
| 基本製品番号 | 54ACT161 |
特徴のCD54ACT161F3A
Harris AC/ACT シリーズの高度な高速 CMOS 集積回路は、FAST、AS (アドバンスト ショットキー)、および S(ショットキー) バイポーラ タイプと同等の性能と速度を備えた幅広いロジック タイプで構成されていますが、必要な機能において優れています。論理演算の消費電力が大幅に削減されます。各 CMOS 回路機能は、次の 2 つの基本ロジック シリーズで提供されます。
CD54/74ACTXXX-セルレスタイプ。これらのタイプは、TTL 入力電圧レベルの互換性を備えており、同じ標準化されたピン配置を使用することで、FAST、AS、および S バイポーラ ロジック シリーズ タイプの非常に高い消費電力に代わる、消費電力を低減した代替品を提供します。
CD5474ACXXX-Serles タイプ。これらのタイプは、CMOS 入力電圧レベルの互換性を備えており、同じ標準化されたピン配置を使用して、FAST、AS、および S ロジック シリーズ タイプと同様の速度でシステム パフォーマンスの向上 (より優れたシステム ノイズ マージン) を提供します。 。
AC/ACT は、厳密には、8 進数のブティエ、8 進数のラッチの包括的なセットで構成されています。オクタル フリップフロップ、オクタル トランシーバーは、古典的な 200 シリーズ ピン配列と新しい 500 シリーズ フロー スルー ピン配列の両方にあります。さらに、厳選された 551 個のインバータ、ゲート、フリップフロップ、シュミット トリガに加え、厳選された MSI カウンタ、レジスタ、マルチプレクサ、デコーダ、および算術機能が、ACT シリーズと AC シリーズの両方の 100 をはるかに超える回路に組み込まれています。
環境および輸出の分類のCD54ACT161F3A
| 属性 | 説明 |
| RoHS ステータス | RoHS非対応 |
| 感湿性レベル (MSL) | 3 (168 時間) |
| リーチステータス | REACH の影響を受ける |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
