詳細情報 |
|||
| プロダクト状態: | 活動的 | FETのタイプ: | N-Channel |
|---|---|---|---|
| 技術: | MOSFET （金属酸化物） | 流出させなさいに源の電圧（Vdss）: | 100ボルト |
| 現在-連続的な下水管（ID） @ 25°C: | 10.5A （Ta）、54A （Tc） | ドライブ電圧（最高Rds、最低Rds）: | 4.5V、10V |
| （最高） @ ID、VgsのRds: | 12.2mOhm @ 14A、10V | Vgs （（最高） Th） @ ID: | 3V @ 77µA |
| ハイライト: | NVMFWS015N10MCLT1G、PTNG 100V LL NCH、100V LL NCH SO-8FL,PTNG 100V LL NCH,100V LL NCH SO-8FL |
||
製品の説明
NVMFWS015N10MCLT1G タンタル チップ コンデンサ Ptng 100v Ll Nch So-8fl 湿潤性

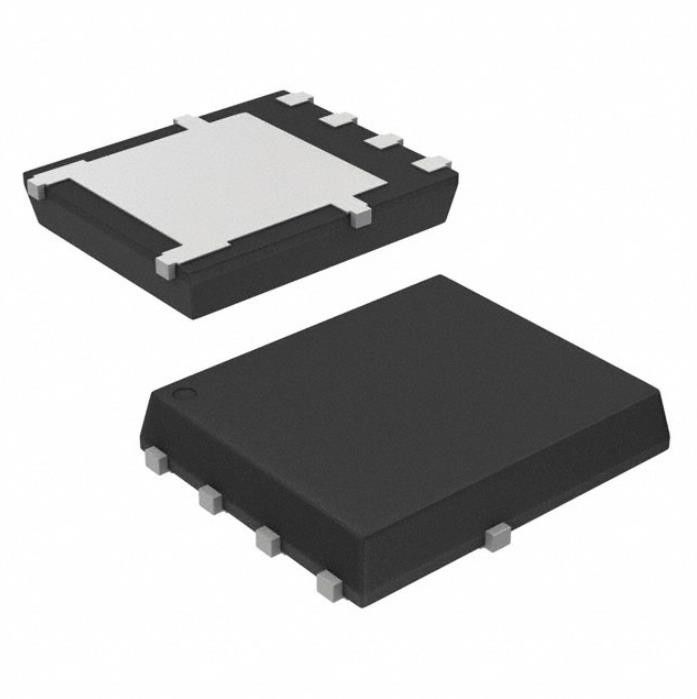

Nチャンネル 100 V 10.5A (Ta)、54A (Tc) 3W (Ta)、79W (Tc) 面実装 5-DFN (5x6) (8-SOFL)
仕様NVMFWS015N10MCLT1G
| タイプ | 説明 |
| カテゴリー | トランジスタ |
| FET、MOSFET | |
| 製造元 | オンセミ |
| シリーズ | 自動車、AEC-Q101 |
| 製品の状態 | アクティブ |
| FETタイプ | Nチャンネル |
| テクノロジー | MOSFET (金属酸化物) |
| ドレイン・ソース間電圧 (Vdss) | 100V |
| 電流 - 連続ドレイン (Id) @ 25°C | 10.5A(Ta)、54A(Tc) |
| 駆動電圧 (最大 Rds オン、最小 Rds オン) | 4.5V、10V |
| Rds オン (最大) @ Id、Vgs | 12.2ミリオーム @ 14A、10V |
| Vgs(th) (最大) @ ID | 3V @ 77μA |
| ゲート電荷 (Qg) (最大) @ Vgs | 19nC@10V |
| Vgs (最大) | ±20V |
| 入力容量 (Ciss) (最大) @ Vds | 1338 pF @ 50 V |
| FETの特徴 | - |
| 消費電力(最大) | 3W(Ta)、79W(Tc) |
| 動作温度 | -55℃～175℃(TJ) |
| 取付タイプ | 表面実装 |
| サプライヤーデバイスパッケージ | 5-DFN (5x6) (8-SOFL) |
| パッケージ・ケース | 8-PowerTDFN、5 リード |
の特徴NVMFWS015N10MCLT1G
• 設置面積が小さい (5x6 mm) ため、コンパクトな設計が可能
• 低いRDS(on)で伝導損失を最小限に抑える
• 低い QG と静電容量により、ドライバーの損失を最小限に抑えます。
• NVMFWS015N10MCL − 光学検査を強化するためのウェッタブルフランクオプション
アプリケーション のNVMFWS015N10MCLT1G
1. アプリケーション環境全体が、示されている熱抵抗値に影響を与えます。
また、それらは定数ではなく、記載された特定の条件に対してのみ有効です。
2. 650 mm2、2 オンスを使用して FR4 ボードに表面実装。銅パッド。
3. 1 秒間のパルスの最大電流はこれより大きくなりますが、パルスの持続時間とデューティ サイクルによって異なります。
環境および輸出の分類NVMFWS015N10MCLT1G
| 属性 | 説明 |
| 感湿性レベル (MSL) | 1 (無制限) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
