詳細情報 |
|||
| 論理のタイプ: | インバーター | 回路の数: | 6 |
|---|---|---|---|
| 入力の数: | 6 | 特徴Schmitt: | 引き金 |
| 電圧-供給: | 2V | 3.6V | 現在-静止（最高）: | 1つのµA |
| 現在-高い出力低い: | 24mA、24mA | 入力論理レベル - 高: | 1.3V | 2V |
| 最大伝搬遅延 @ V、最大 CL: | 6.2ns @ 3.3V、50pF | 実用温度: | -55°C | 125°C |
| ハイライト: | SNJ54LVC14AJの集積回路,6つのチャネルのSchmittの制動機IC,14CDIP Schmittの制動機IC |
||
製品の説明

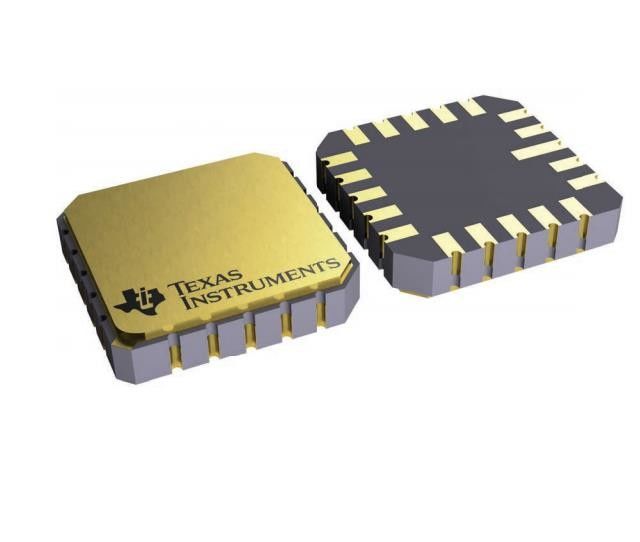

SNJ54LVC14AJの集積回路ICの破片6チャネルのSchmittの制動機14-CDIP
軍6-CH、2-Vへの3.6-V INVE
SNJ54LVC14AJの指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 論理 | |
| ゲートおよびインバーター | |
| Mfr | テキサス・インスツルメント |
| シリーズ | 54LVC |
| パッケージ | 管 |
| プロダクト状態 | 活動的 |
| 論理のタイプ | インバーター |
| 回路の数 | 6 |
| 入力の数 | 6 |
| 特徴 | Schmittの制動機 |
| 電圧-供給 | 2V | 3.6V |
| 現在-静止（最高） | 1つのµA |
| 現在-高い出力低い | 24mA、24mA |
| 高い入れられた論理のレベル- | 1.3V | 2V |
| 最高の伝搬遅延@ Vの最高のCL | 6.2ns @ 3.3V、50pF |
| 実用温度 | -55°C | 125°C |
| タイプの取付け | 穴を通して |
| 製造者装置パッケージ | 14-CDIP |
| パッケージ/場合 | 14-CDIP （0.300"、7.62mm） |
SNJ54LVC14AJの特徴
•Latch-upの性能はJESD 78のクラスごとの100 mAをII超過する
•ESDの保護はJESD 22を超過する
– 2000-V人間ボディ モデル（A114-A）
– 200-V機械モデル（A115-A）
– 1000-V満た装置モデル（C101）
•1.65ボルトから3.6ボルトVCCに作動させなさい
•– 40°Cから+85°Cに指定される、
– 40°Cへの125°C、および– 55°Cへの125°C
•入力は5.5ボルトに電圧を受け入れる
•3.3ボルトの6.4 nsの最高のtpd
•典型的なVOLP （出力地上の跳ね上がり）
<0>
•典型的なVOHV （出力VOH undershoot）
VCCの= 3.3ボルト、TA = 25°Cの>2 V
•MIL-PRF-38535に迎合的なプロダクト
すべての変数は通知がなければテストされる。
他のすべてのプロダクトで、生産の処理は必ずしもすべての変数のテストを含んでいない。
SNJ54LVC14AJの適用
•バーコードの走査器
•ケーブルの解決
•E-books
•埋め込まれたPC
•分野の送信機:温度または圧力センサー
•指紋の生物測定学
•HVAC:、熱し、および空気調節換気する
•ネットワークによって付けられる貯蔵（NAS）
•サーバー マザーボードおよびPSU
•ソフトウェアによって定義されるラジオ（SDR）
•TV:（HDTV）高精細度、LCD、およびデジタル
•ビデオ コミュニケーション システム
•無線カード、ヘッドホーン、キーボード、マウスおよびLANカードをデータ・アクセス
SNJ54LVC14AJの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 適当 |
