詳細情報 |
|||
| スルー・レート: | 2000V/µs | 利益帯域幅プロダクト: | 2GHz |
|---|---|---|---|
| -3dbの帯域幅: | 250MHz | 現在-入れられたバイアス: | 10 µA |
| 電圧-入れられたオフセット: | 800 µV | 現在-供給: | 18mA （x2チャネル） |
| 現在-出力/チャネル: | 500 mA | 電圧-供給のスパン（分）: | 5ボルト |
製品の説明

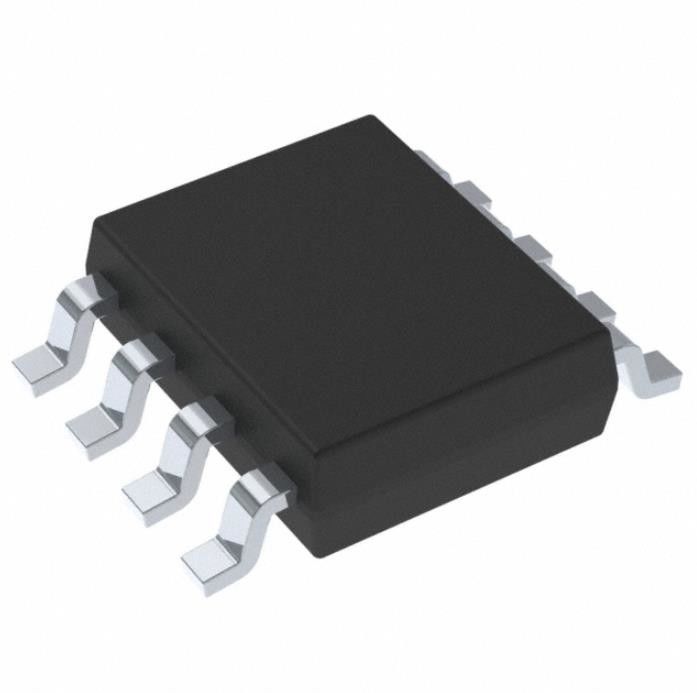

OPA2677IDDA タンタル チップ コンデンサ Ic オペアンプ Cfa 2 Circ 8sopwrpad
電流帰還アンプ 2 回路 8-SO PowerPad
仕様OPA2677IDDA
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 線形 | |
| アンプ | |
| 計測機器、OPアンプ、バッファアンプ | |
| 製造元 | テキサス・インスツルメンツ |
| シリーズ | - |
| パッケージ | チューブ |
| 製品の状態 | アクティブ |
| アンプの種類 | 現在のフィードバック |
| 回路数 | 2 |
| 出力タイプ | - |
| スルーレート | 2000V/μs |
| ゲイン帯域幅積 | 2GHz |
| -3db帯域幅 | 250MHz |
| 電流 - 入力バイアス | 10μA |
| 電圧 - 入力オフセット | 800μV |
| 電流 - 供給 | 18mA（×2チャンネル） |
| 電流 - 出力/チャンネル | 500mA |
| 電圧 - 供給スパン (最小) | 5V |
| 電圧 - 供給スパン (最大) | 12V |
| 動作温度 | -40℃～85℃ |
| 取付タイプ | 表面実装 |
| パッケージ・ケース | 8-PowerSOIC (0.154インチ、3.90mm幅) |
| サプライヤーデバイスパッケージ | 8-SO パワーパッド |
| 基本製品番号 | OPA2677 |
の特徴OPA2677IDDA
• 広帯域 +12V 動作: 200MHz (G = +4)
• ユニティゲイン安定: 220MHz (G = +1)
• 高出力電流: 500mA
• 出力電圧振幅: ±5V
• 高スルーレート: 1800V/μs
• 低い供給電流: 18mA
• 柔軟な供給範囲:
+5 ～ +12V 単一電源
±2.5 ～ ±6V デュアル電源
アプリケーション OPA2677IDDAの
•xDSL ラインドライバー
• ケーブルモデムドライバー
• マッチした I/Q チャンネルアンプ
• ブロードバンドビデオラインドライバー
• ARB ラインドライバー
• 電力線モデム
• ハイキャップロードドライバー
環境および輸出の分類OPA2677IDDA
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 3 (168 時間) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.33.0001 |
