詳細情報 |
|||
| 入る電圧- （最高）: | 15V | 電圧-出力（分/固定されて）: | 1.25V |
|---|---|---|---|
| 電圧-出力（最高）: | 13.7V | 電圧ドロップアウト (最大): | 1.3V @ 800mA |
| 現在-出力: | 800mA | 現在-静止（I.Q.）: | 10 µA |
| 制御特徴: | - | PSRR: | 75dB(120Hz) |
| ハイライト: | TLV1117CDCYRの線形集積回路,線形電圧安定器IC,TLV1117CDCYRの電圧安定器IC |
||
製品の説明

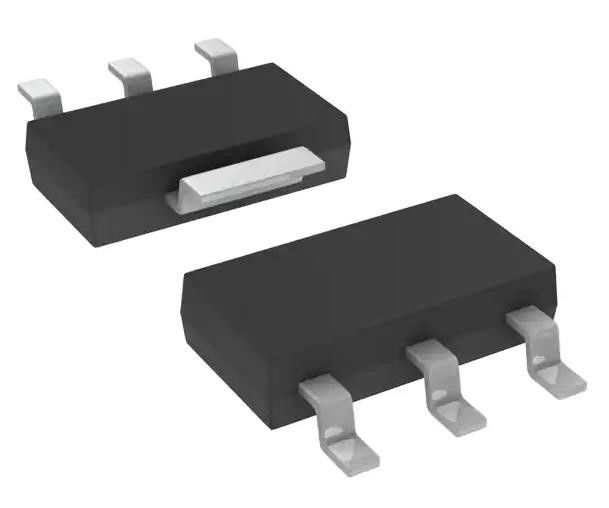

TLV1117CDCYRの1出力800mA SOT-223-4が付いている線形電圧安定器IC
IC REG林POS ADJ 800MA SOT223
TLV1117CDCYRの指定
| タイプ | 記述 |
| 部門 | 線形電圧安定器- |
| Mfr | テキサス・インスツルメント |
| シリーズ | - |
| パッケージ | テープ及び巻き枠（TR） |
| プロダクト状態 | 活動的 |
| 出力環境設定 | 陽性 |
| 出力タイプ | 調節可能 |
| 調整装置の数 | 1 |
| 入る電圧- （最高） | 15V |
| 電圧-出力（分/固定されて） | 1.25V |
| 電圧-出力（最高） | 13.7V |
| 電圧ドロップアウト（最高） | 1.3V @ 800mA |
| 現在-出力 | 800mA |
| 現在-静止（I.Q.） | 10 mA |
| PSRR | 75dB （120Hz） |
| 制御特徴 | - |
| 記憶保護機構 | 温度上の流れに、 |
| 実用温度 | 0°C | 125°C |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | TO-261-4、TO-261AA |
| 製造者装置パッケージ | SOT-223-4 |
| 基礎プロダクト数 | TLV1117 |
TLV1117CDCYRの特徴
•出力電圧選択:1.5-V、1.8-V、2.5-V、3.3-V、5-V、および調節可能
•出力電流:800 mA
•多数の現在のレベルの指定ドロップアウトの電圧
•ライン正規の最高:0.2%
•負荷正規の最高:0.4%
•固定出力SOT-223パッケージ構成および改善された機能性のdrop-inの取り替えのために、TLV761を見なさい
TLV1117CDCYRの適用
•電子店頭
•医学、健康および適性の適用
•プリンター
•電気器具および白物家電
•TVのセット トップ ボックス
TLV1117CDCYRの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 2 （1年） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
