詳細情報 |
|||
| スイッチタイプ: | 一般目的 | 出力数: | 1 |
|---|---|---|---|
| インプット:アウトプット: | 0.042361111 | 出力型: | Nチャンネル |
| インターフェース: | オン/オフ | 電圧 - 負荷: | 4.5V～28V |
| Rdsの（タイプ）: | 25mOhm | 現在-出力（最高）: | 33A |
| ハイライト: | VND5E025AYTR-E統合回路チップ,SSO-36 統合回路チップ |
||
製品の説明

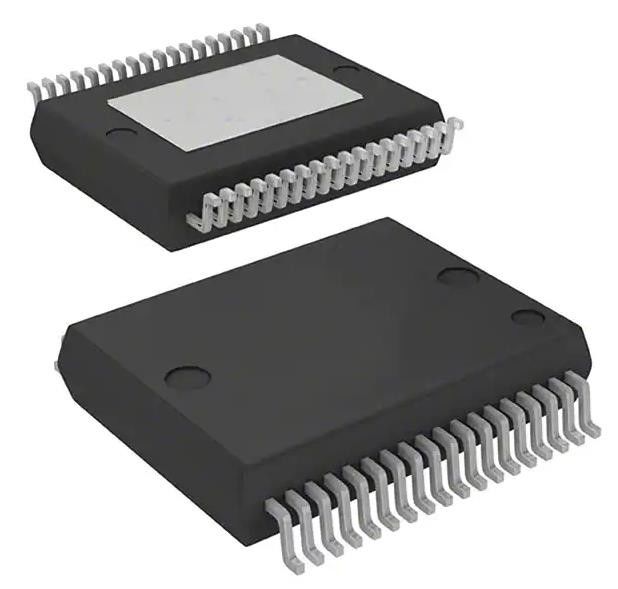

VND5E025AYTR-E 電源スイッチ/ドライバ 1:1 Nチャンネル 33A PowerSSO-36
仕様 VND5E025AYTR-E
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| 電源配送スイッチ,負荷ドライバー | |
| Mfr | STMマイクロ電子機器 |
| シリーズ | 自動車用 AEC-Q100 VIPOWERTM |
| パッケージ | テープ&ロール (TR) |
| スイッチタイプ | 一般的な目的 |
| 出力数 | 2 |
| インプット:アウトプット | 0.042361111 |
| 出力構成 | ハイサイド |
| 出力型 | Nチャンネル |
| インターフェース | オン/オフ |
| 電圧 - 負荷 | 4.5V~28V |
| 電圧 - 供給 (Vcc/Vdd) | 必須ではない |
| 電流 - 出力 (最大) | 33A |
| Rdsオン (タイプ) | 25mOhm |
| 入力タイプ | 逆転しない |
| 特徴 | 自動再起動 |
| 欠陥対策 | 電流制限 (固定),過熱,過電圧 |
| 動作温度 | -40°C ~ 150°C (TJ) |
| マウントタイプ | 表面マウント |
| 供給者のデバイスパッケージ | パワーSSO-36 |
| パッケージ/ケース | 36-PowerFSOP (0.295", 7.50mm 幅) |
| 基本製品番号 | VND5E025 |
特徴VND5E025AYTR-E
■ 一般
非常低待機電流
3V CMOS対応のインプット
電子磁気排出を最適化する
電気磁気受容性が非常に低い
¥ 欧州指令2002/95/ECの遵守
非常低電流感漏れ
■ 診断機能
負荷の比率的な電流感
停止状態の開放負荷検出
動脈感を無効にする
熱停止表示
◎ VCC検出への出力ショート
超負荷と近接 (電力の制限) 指示
■ 保護
低電圧でシャットダウン
超電圧クランプ
負荷電流制限
快速熱変容体の自己制限
土地の喪失やVCCの損失に対する保護
オーバー温度シャットダウンと自動起動 (熱シャットダウン)
パワー MOSFET の自動開きで バッテリーを逆方向に保護
電気静止放電保護
適用するVND5E025AYTR-E
■ あらゆる種類の抵抗性,感電性および容量性負荷
環境と輸出分類VND5E025AYTR-E
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 3 (168 時間) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
