詳細情報 |
|||
| コアプロセッサ: | AVR | コアサイズ: | 8ビット |
|---|---|---|---|
| スピード: | 20MHz | 接続性: | I2C,SPI,UART/USART |
| 周辺機器: | ブラウンアウト検出/リセット,POR,PWM,WDT | I/O の数: | 41 |
| プログラムメモリサイズ: | 16KB (16K x 8) | プログラムメモリタイプ: | フラッシュ |
製品の説明

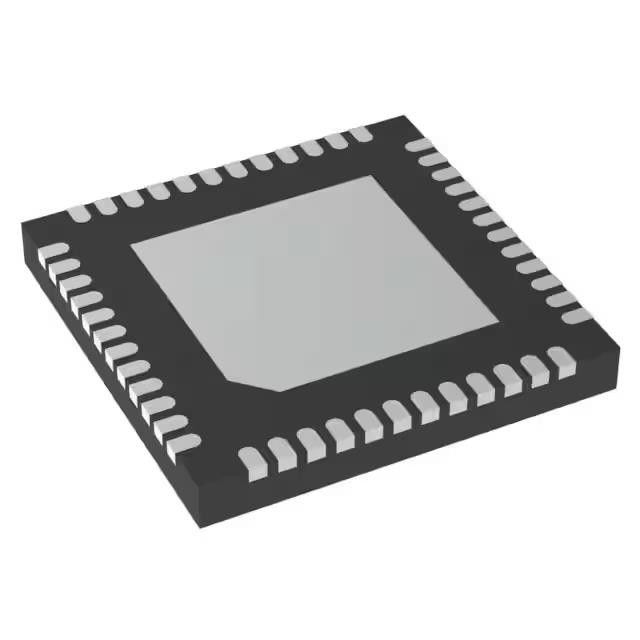

ATMEGA1609-MUR 管理者: ATMEGA1609-MUR IC MCU 8BIT 16KB FLASH 48UQFN
AVR megaAVR® 0,機能安全 (FuSa) マイクロコントローラIC 8-ビット 20MHz 16KB (16K x 8) FLASH 48-UQFN (6x6)
仕様 ATMEGA1609-MUR
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 埋め込み | |
| マイクロコントローラー | |
| Mfr | マイクロチップ技術 |
| シリーズ | megaAVR® 0 機能安全 (FuSa) |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| コアプロセッサ | AVR |
| コアサイズ | 8ビット |
| スピード | 20MHz |
| 接続性 | I2C,SPI,UART/USART |
| 周辺機器 | ブラウンアウト検出/リセット,POR,PWM,WDT |
| I/O の数 | 41 |
| プログラムメモリサイズ | 16KB (16K x 8) |
| プログラムメモリタイプ | フラッシュ |
| EEPROM サイズ | 256 × 8 |
| RAM サイズ | 2K × 8 |
| 電圧 - 供給 (Vcc/Vdd) | 1.8V~5.5V |
| データ変換機 | A/D 16x10b |
| オスイレーター型 | 内部 |
| 動作温度 | -40°C ~ 85°C (TA) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 48-UFQFN 露出パッド |
| 供給者のデバイスパッケージ | 48-UQFN (6x6) |
| 基本製品番号 | ATMEGA1609 |
特徴 ATMEGA1609-MUR
• AVR® CPU:
単サイクル I/O アクセス
2階の中断コントローラ
2 サイクル ハードウェア マルチプライサー
• 記憶:
8 または 16 KB システム内自律プログラム可能なフラッシュメモリ
│ 256B EEPROM
2 KB の SRAM
書き/消す耐久性:
● 閃き サイクルの 10,000
• EEPROM 100000サイクル
保存時間: 55°Cで40年
システム:
パワーオンリセット (POR) サーキット
ブラウンアウト検出器 (BOD)
時計のオプション:
• 16/20 MHz の低電力の内部オシレーター
• 32.768 kHz 超低電源 (ULP) 内部オシレーター
• 32.768 kHz 外部結晶オシレーター
• 外部時計入力
単ピンの統一プログラムデバッグインターフェース (UPDI)
3つの睡眠モード:
• 動かない状態で,すべての周辺機器が即座に目覚めさせるために動いている
• 待機
選択された周辺機器の構成可能な操作
睡眠 歩行 周辺機器
• 制限された目覚め機能を持つ電源停止
• 周辺機器:
専用期間のレジスタと3つの比較チャネルを備えた16ビットタイマー/カウンタータイプA (TCA)
入力キャプチャを搭載した最大4つの16ビットタイマー/カウンター B型 (TCB)
外部結晶または内部RCオシレーターから動作する1つの16ビットリアルタイムカウンター (RTC)
〜4つのUSARTまで,割引ボード速率ジェネレーター,自動ボード,フレーム開始検出
マスター/スレーブ シリアル перифериカル インターフェース (SPI)
2つのアドレスのマッチでマスター/スレーブ TWI
• 奴隷 と 主人 と 同じ 時 に 働ける
標準モード (Sm, 100 kHz)
• 急速モード (Fm,400kHz)
• 急速モードプラス (Fm+, 1 MHz)
核心独立で予測可能な周辺間信号のイベントシステム
設定可能なカスタムロジック (CCL) 最大4つのプログラム可能な検索テーブル (LUT)
拡張可能な参照入力を持つ1つのアナログ比較器 (AC)
1つの10ビット 150kps アナログからデジタル変換器 (ADC)
5つの選択可能な内部電圧参照:0.55V,1.1V,1.5V,2.5V,4.3V
CRCコードメモリスキャンハードウェア
• コード実行前に自動CRCスキャンが許可されます
ウォッチドッグタイマー (WDT) ウィンドウモード,別々のオンチップオシレーター
すべての汎用ピンの外部中断
適用する ATMEGA1609-MUR
ATmega808/809/1608/1609 マイクロコントローラは,AVR®を使用するmegaAVR® 0シリーズの一部です.
環境と輸出分類ATMEGA1609-MUR
| ATRIBUTE の記述 | |
| RoHS 状態 ROHS3 適合 | |
| REACH 状態 REACH 影響を受けない | |
| ECCN EAR99 | |
| HTSUS 8542 について31.0001 |
