詳細情報 |
|||
| 回路の数: | 2 | 入る比率-:出力: | 2:8 |
|---|---|---|---|
| 実用温度: | -40°C | 85°C | 最高頻度-: | 800MHz |
| 電圧-供給: | 1.71V | 1.89V、3.135V | 3.465V | パッケージ/場合: | 22-VFQFN |
| 製造者装置パッケージ: | 48-VQFN （7x7） | タイプの取付け: | 表面の台紙 |
| ハイライト: | LMK05318RGZR,時計のシンクロナイザーのジッターの洗剤IC,800MHz LMK05318RGZR |
||
製品の説明

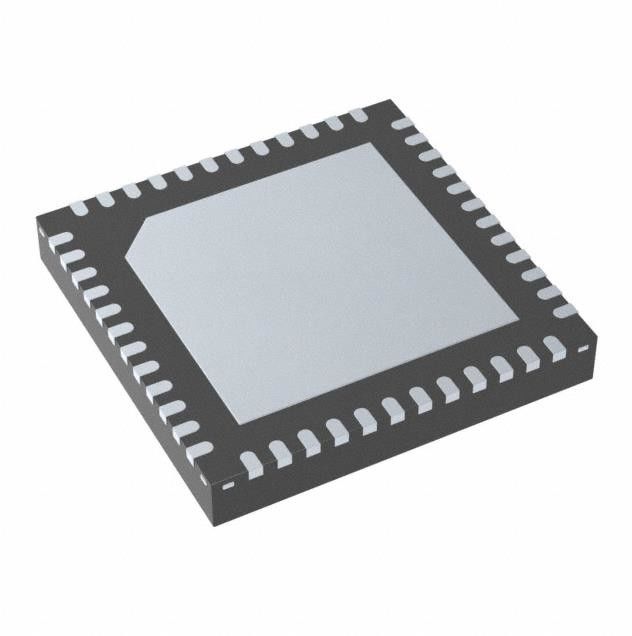

LMK05318RGZRの2つの周波数領域の超低いジッター ネットワークのシンクロナイザーの時計
LMK05318RGZRの時計のシンクロナイザーおよびジッターの洗剤IC 800MHz 2 48-VFQFN
LMK05318RGZRの特徴
デジタル1個のPhase-Lockedループ（DPLL）下記のものの:
–ヒットレス切換え:±50 ps段階のトランジェント
– Fastlockのプログラム可能なループ帯域幅
–規格準拠同時性
低価格TCXO/OCXOを使用して名残り
•2個のアナログのPhase-Lockedループ（APLLs）との
Industry-Leadingジッターの性能:
– 312.5 MHz （APLL1）の50 fs RMSのジッター
– 155.52 MHz （APLL2）の125 fs RMSのジッター
•2つの参照クロックの入力
–優先順位ベースの入れられた選択
–参照の損失のデジタル名残り
•プログラム可能な運転者が付いている8クロック出力
– 6つまでの出力頻度
– AC-LVDS、AC-CML、AC-LVPECL、HCSL、
1.8-V LVCMOSはフォーマットを出力した
•パワーアップの注文の時計のためのEEPROM/ROM
•柔軟な設定の選択
–入出力の800のMHzへの1つのHz （1 PPS）
– XO/TCXO/OCXOは入った:10から100つのMHz
– DCOモード: < 0="">
時計のステアリング（IEEE 1588 PTPの奴隷）
–高度の時計の監視および状態
–私
2CまたはSPIインターフェイス
•PSNR:– 83 dBc （3.3-V供給の50-mVpp騒音）
•1.8-V、2.5-V、または3.3-V出力が付いている3.3-V供給
•産業温度較差:– 40°Cへの+85°C
LMK05318RGZRの製品特質
| タイプ | 記述 |
|---|---|
| Pakage | テープおよび巻き枠 |
|
プロダクト状態
|
活動的
|
|
タイプ
|
時計のシンクロナイザーおよびジッターの洗剤
|
|
PLL
|
はいバイパスと
|
|
入力
|
時計、LVCMOS
|
|
出力
|
CML、HCSL、LVCMOS、LVDS、LVPECL
|
|
回路の数
|
2
|
|
入る比率-:出力
|
2:8
|
|
差動-入れられる:出力
|
はい/はい
|
|
最高頻度-
|
800MHz
|
|
ディバイダー/乗数
|
はい/はい
|
|
電圧-供給
|
1.71V | 1.89V、3.135V | 3.465V
|
|
実用温度
|
-40°C | 85°C
|
|
タイプの取付け
|
表面の台紙
|
|
パッケージ/場合
|
48-VFQFNはパッドを露出した
|
|
製造者装置パッケージ
|
48-VQFN （7x7）
|
|
基礎プロダクト数
|
LMK05318
|
| 属性 | 記述 |
|---|---|
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 3 （168時間） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
LMK05318RGZRの記述
LMK05318はコミュニケーション・インフラストラクチャおよび産業適用の厳しいタイミングの条件を満たすためにジッターのクリーニング、クロック発振、高度の時計の監視および優秀なヒットレス転換の性能を提供する高性能ネットワークのシンクロナイザーの時計装置である。装置の超低いジッターおよび高い発電の供給の騒音の拒絶（PSNR）は高速連続リンクのビット誤り率（BER）を減らすことができる。
