詳細情報 |
|||
| 回路の数: | 1 | スルー・レート: | 375V/µs |
|---|---|---|---|
| 利益帯域幅プロダクト: | 80のMHz | 現在-入れられたバイアス: | 3.5 µA |
| 電圧-入れられたオフセット: | 300 µV | 現在-供給: | 13mA |
| 現在-出力/チャネル: | 100 mA | 電圧-供給のスパン（分）: | 10V |
| ハイライト: | AD842KQの調整装置の破片,10V線形調整装置の破片,80MHz線形調整装置の破片 |
||
製品の説明

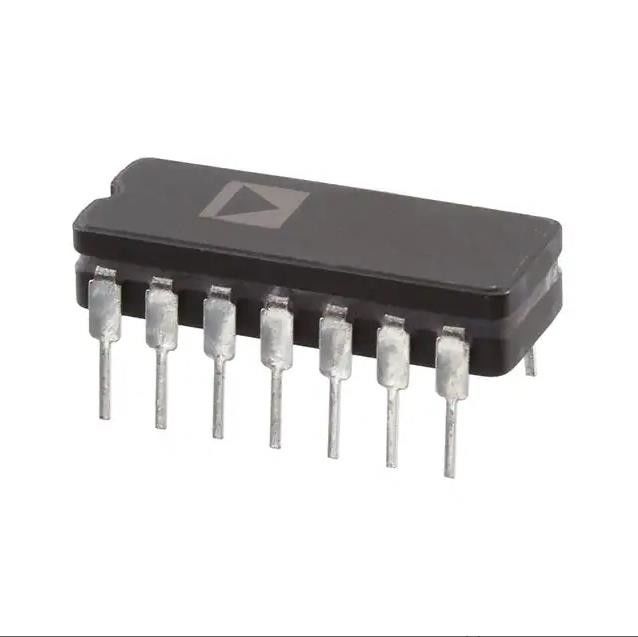

AD842KQ線形ICは一般目的のアンプ1回路14-CERDIPを欠く
一般目的のアンプ1回路14-CERDIP
AD842KQの指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 線形 | |
| アンプ | |
| 器械使用、操作Ampsの緩衝Amps | |
| Mfr | アナログ・デバイセズ株式会社。 |
| シリーズ | - |
| パッケージ | 管 |
| プロダクト状態 | 時代遅れ |
| アンプのタイプ | 一般目的 |
| 回路の数 | 1 |
| 出力タイプ | - |
| スルー・レート | 375V/µs |
| 利益帯域幅プロダクト | 80のMHz |
| 現在-入れられたバイアス | 3.5 µA |
| 電圧-入れられたオフセット | 300 µV |
| 現在-供給 | 13mA |
| 現在-出力/チャネル | 100 mA |
| 電圧-供給のスパン（分） | 10ボルト |
| 電圧-供給のスパン（最高） | 36ボルト |
| 実用温度 | 0°C | 75°C |
| タイプの取付け | 穴を通して |
| パッケージ/場合 | 14-CDIP （0.300"、7.62mm） |
| 製造者装置パッケージ | 14-CERDIP |
| 基礎プロダクト数 | AD842 |
AD842KQの特徴
* AC性能
利益帯域幅プロダクト:80のMHz （利益= 2）
速い解決:10ボルトのステップのための0.01%への100 ns
スルー・レート:375 V/µs
2の利益の馬小屋かより大きい
フル パワーの帯域幅:20ボルトPPのための6つのMHz
* DCの性能
入れられたオフセットの電圧:1.5 mVの最高
入れられたオフセットの漂流:14 ΜV/°C
入れられた電圧騒音:9 nV/√Hz
オープン・ループ利益:499 Ωの負荷への90 V/mV
出力電流:100つのmAの最低
静止供給の流れ:14 mAの最高
AD842KQの適用
ライン・ドライバ
DACおよびADCの緩衝
ビデオおよび脈拍のアンプ
MIL-STD-883Bは利用できる、見る軍のデータ用紙を分ける
AD842KQの環境及び輸出分類
| 属性 | 記述 |
|---|---|
| 湿気感受性のレベル（MSL） | 1 （無制限） |
| ECCN | EAR99 |
| HTSUS | 8542.33.0001 |
