詳細情報 |
|||
| 部品番号: | LMS3655LQRNLRQ1 | 地勢学: | 木びき台 |
|---|---|---|---|
| 出力タイプ: | 固定される | 出力の数: | 1 |
| 入る電圧- （分）: | 3.9V | 入る電圧- （最高）: | 36V |
| 電圧-出力（分/固定されて）: | 5V | 現在-出力: | 5.5A |
| ハイライト: | LMS3655LQRNLRQ1 スイッチング レギュレータ IC、22 VFQFN LMS3655LQRNLRQ1、22 VFQFN スイッチング レギュレータ IC,22 VFQFN LMS3655LQRNLRQ1,22 VFQFN Switching Regulator IC |
||
製品の説明

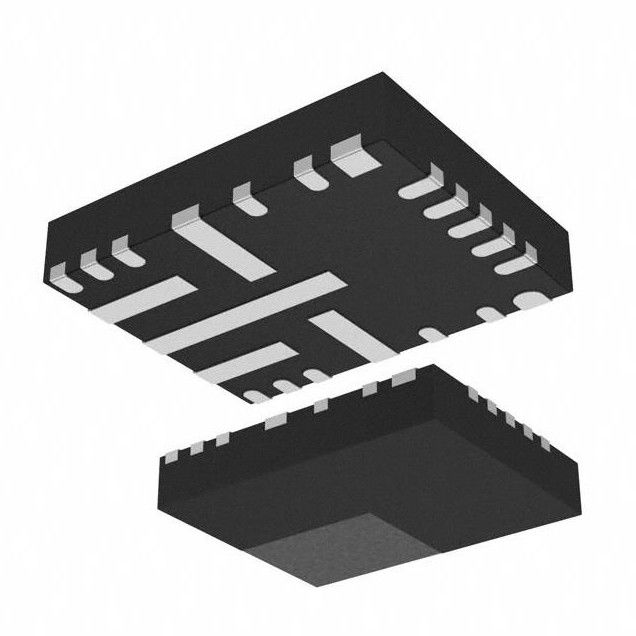

LMS3655LQRNLRQ1 バック スイッチングレギュレータ IC 固定 5V 1 出力 5.5A 22-VFQFN
バック スイッチングレギュレータ IC ポジティブ 固定 5V 1 出力 5.5A 22-VFQFN
LMS3635-Q1 および LMS3655-Q1 同期降圧レギュレータは、高性能アプリケーション向けに最適化されており、3.3 V、5 V の出力電圧、または 1 V ～ 20 V の調整可能な出力を提供します。PWM モードと PFM モード間のシームレスな移行、および静止電流が低く、すべての負荷において高効率と優れた過渡応答を保証します。
の特徴LMS3655LQRNLRQ1
車載アプリケーション向けに AEC-Q100 認定済み
– デバイス温度グレード 1: –40°C ～ +125°C
動作周囲温度
– デバイス HBM 分類レベル 2
– デバイス CDM 分類レベル C6
• 12 V を 5 V に変換する際の 96% のピーク効率
• 低EMIと最小化されたスイッチノードリンギング
• 400kHz (±10%) 固定スイッチング周波数
• –40°C ～ +150°C のジャンクション温度範囲
• 外部周波数同期
• 内部フィルタと 3 ミリ秒のリリースを備えた RESET 出力
タイマー
• 効率を向上させる自動軽負荷モード
• ピン選択可能な強制PWMモード
• 内蔵補償、ソフトスタート、電流制限、
サーマルシャットダウン、UVLO
• 25°C で 3.5A 負荷で 0.35V ドロップアウト (標準値)
• 18µA IQ_VIN: 3.3 VOUT での静止電流、
負荷（標準）
・出力電圧：5V、3.3V、ADJ（1V～20V）
• ±1.5%の基準電圧許容差
仕様LMS3655LQRNLRQ1
|
製造元
|
テキサス・インスツルメンツ
|
|
シリーズ
|
自動車、AEC-Q100
|
| パッケージ | テープ＆リール（TR） |
|
製品
|
LMS3655LQRNLRQ1
|
|
関数
|
降圧
|
|
出力構成
|
ポジティブ
|
|
トポロジー
|
バック
|
|
出力タイプ
|
修理済み
|
|
出力数
|
1
|
|
電圧 - 入力 (最小)
|
3.9V
|
|
電圧 - 入力 (最大)
|
36V
|
|
電圧 - 出力 (最小/固定)
|
5V
|
|
電圧 - 出力 (最大)
|
-
|
|
電流 - 出力
|
5.5A
|
|
周波数 - スイッチング
|
250kHz～500kHz
|
|
同期整流器
|
いいえ
|
|
動作温度
|
-40℃～125℃（TA）
|
|
取付タイプ
|
表面実装、濡れ性のある側面
|
|
パッケージ・ケース
|
22-VFQFN
|
|
サプライヤーデバイスパッケージ
|
22-VQFN-HR (5x4)
|
|
基本製品番号
|
LMS3655
|
範囲 (−10 ̊)
環境および輸出の分類
avckで-
| 属性 | 説明 |
|---|---|
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 2 (1年) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
の応用LMS3655LQRNLRQ1
• 自動車用USB充電
• ドライバーの監視
・サラウンドビューシステムECU
• LIDAR を機械的にスキャンする
• 車両から車両へ
