詳細情報 |
|||
| 入る電圧- （分）: | 3.9V | 入る電圧- （最高）: | 36V |
|---|---|---|---|
| 実用温度: | -40°C | 150°C （TJ） | 頻度-切換え: | 2.1MHz |
| 同期整流器: | はい | パッケージ/場合: | 22-VFQFN |
| 製造者装置パッケージ: | 22-VQFN-HR （5x4） | タイプの取付け: | 表面の台紙、水和性のフランク |
| ハイライト: | 22VFQFN LM536353QRNLRQ1、22VFQFN スイッチングレギュレータ IC、レギュレータ IC ポジティブ 1 出力 3.5A,22VFQFN Switching Regulator IC,Regulator IC Positive 1 Output 3.5A |
||
製品の説明

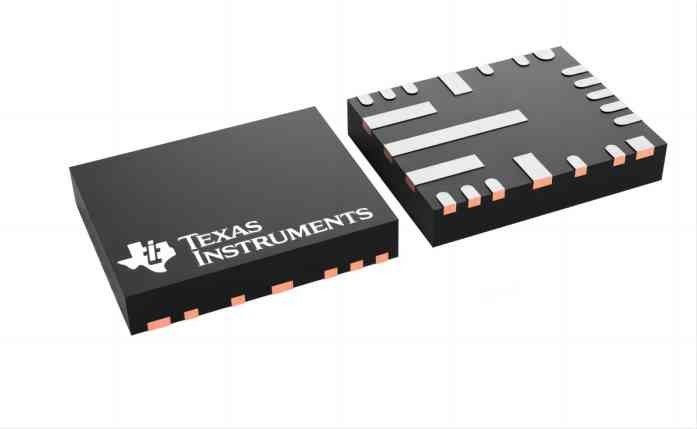

LM536353QRNLRQ1 スイッチングレギュレータ IC ポジティブ 1 出力 3.5A 22-VFQFN
の特徴LM536353QRNLRQ1
• AEC-Q100 自動車認定:
– デバイス温度グレード 1: –40°C ～ +125°C の周囲動作温度範囲
– デバイス HBM 分類レベル 2
– デバイス CDM 分類レベル C6
• –40°C ～ +150°C のジャンクション温度範囲
• 3.3V出力で無負荷時の静止電流15μA（標準値）
• 5.0mm × 4.0mm VQFN パッケージ（濡れ性側面ありまたはなし、VIN 間隔は 0.6mm）
• 低EMIとスイッチノイズ
• スペクトル拡散オプション
• 外部周波数同期
• 内部フィルタと 3 ミリ秒のリリース タイマーを備えた RESET 出力
• ピン選択可能な強制PWMモード
• 内蔵補償、ソフトスタート、電流制限、サーマルシャットダウン、UVLO
• 105°C TA で 3.5 A で 0.6 V ドロップアウト
• ±1% の出力電圧許容差 (-40°C ～ 125°C TJ)
• 固定5V、3.3V、または調整可能な出力で利用可能
製品の属性LM536353QRNLRQ1
|
タイプ
|
説明
|
|---|---|
|
カテゴリー
|
集積回路 (IC)
電源管理 (PMIC)
電圧レギュレータ - DC DC スイッチングレギュレータ
|
|
製造元
|
T I
|
|
シリーズ
|
自動車、AEC-Q100
|
|
製品の状態
|
アクティブ
|
|
関数
|
降圧
|
|
出力構成
|
ポジティブ
|
|
トポロジー
|
バック
|
|
出力数
|
1
|
|
電圧 - 入力 (最小)
|
3.9V
|
|
電圧 - 入力 (最大)
|
36V
|
|
電流 - 出力
|
3.5A
|
|
周波数 - スイッチング
|
2.1MHz
|
|
同期整流器
|
はい
|
|
動作温度
|
-40℃～150℃(TJ)
|
|
取付タイプ
|
表面実装、濡れ性のある側面
|
|
パッケージ・ケース
|
22-VFQFN
|
|
サプライヤーデバイスパッケージ
|
22-VQFN-HR (5x4)
|
|
基本製品番号
|
LM536353
|
説明
LM53625-Q1/LM53635-Q1 同期降圧レギュレータは、車載アプリケーション向けに最適化されており、5 V、3.3 V、または調整可能な出力電圧を提供します。高度な高速回路により、LM53625-Q1/LM53635-Q1 は 2.1 MHz の固定周波数で 18 V の入力から 3.3 V の出力まで安定化できます。革新的なアーキテクチャにより、このデバイスはわずか 3.55 V の入力電圧から 3.3 V 出力を安定化できます。LM53625-Q1/LM53635-Q1 のすべての側面は、自動車およびパフォーマンス重視の産業顧客向けに最適化されています。最大 36 V の入力電圧範囲と最大 42 V の過渡耐性により、入力サージ保護設計が容易になります。湿潤性側面を備えた車載認定の Hotrod QFN パッケージは、効率を向上させながら寄生インダクタンスと抵抗を低減し、スイッチ ノードのリンギングを最小限に抑え、電磁干渉 (EMI) を大幅に低減します。フィルタリングと遅延を内蔵したオープンドレインのリセット出力は、システムのステータスを正確に示します。この機能により、追加の監視コンポーネントの要件が不要になり、コストと基板スペースが節約されます。PWM モードと PFM モード間のシームレスな移行と低静止電流 (3.3 V オプションの場合はわずか 15 µA) により、すべての負荷で高効率と優れた過渡応答が保証されます。
