詳細情報 |
|||
| 出力の数: | 1 | 入る電圧- （分）: | 4.5V |
|---|---|---|---|
| 入る電圧- （最高）: | 17V | 特徴: | 自動再試行 |
| 電圧-出力（分/固定されて）: | 0.6V | 電圧-出力（最高）: | 5.5V |
| 現在-出力: | 8A | 頻度-切換え: | 1.2MHzまで |
| ハイライト: | 18VFQFN木びき台の切換え調整装置IC,18VFQFN TPS568215RNNR,切換え調整装置IC 0.6V |
||
製品の説明

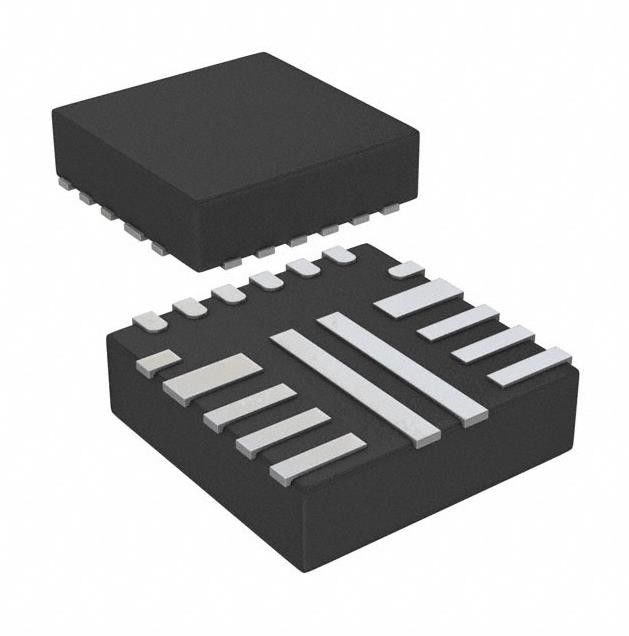

TPS568215RNNRの木びき台の切換え調整装置IC 0.6V 1の出力8A 18-VFQFN
木びき台の切換え調整装置ICの陽性の調節可能な（修理された） 0.6V 1出力8A 18-VFQFN
TPS568215RNNRの指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 力管理（PMIC） | |
| 電圧安定器- DC DCの切換え調整装置 | |
| Mfr | テキサス・インスツルメント |
| シリーズ | - |
| パッケージ | テープ及び巻き枠（TR） |
| 切りなさいテープ（CT）を | |
| プロダクト状態 | 活動的 |
| 機能 | 軽減する |
| 出力環境設定 | 陽性 |
| 地勢学 | 木びき台 |
| 出力タイプ | 調節可能（固定される） |
| 出力の数 | 1 |
| 入る電圧- （分） | 4.5V |
| 入る電圧- （最高） | 17V |
| 電圧-出力（分/固定されて） | 0.6V |
| 電圧-出力（最高） | 5.5V |
| 現在-出力 | 8A |
| 頻度-切換え | 1.2MHzまで |
| 同期整流器 | はい |
| 実用温度 | -40°CC | 150°C （TJ） |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 18-VFQFN |
| 製造者装置パッケージ | 18-VQFN-HR （3.5x3.5） |
| 基礎プロダクト数 | TPS568215 |
TPS51216RUKRの特徴
•統合された19-mΩおよび9.4-mΩ MOSFETs
•400のkHz、800のkHzおよび1.2 MHzの選択可能なFSW
•しゃっくり再始動を用いる調節可能な現在の限界の設定
•完全な温度較差を渡る0.6 V ±1%の参照の電圧
•高められた効率のための任意外的な5-Vバイアス サポート
•速い過渡応答のためのD-CAP3™の制御モード
•堅い出力電圧さざ波のための選択可能な強制連続的な伝導環境mode™ Mod （FCCM）またはAutoSkipping
•400のkHz、800のkHzおよび1.2 MHzの選択可能なFSW
•しゃっくり再始動を用いる調節可能な現在の限界の設定
•完全な温度較差を渡る0.6 V ±1%の参照の電圧
•高められた効率のための任意外的な5-Vバイアス サポート
•速い過渡応答のためのD-CAP3™の制御モード
•堅い出力電圧さざ波のための選択可能な強制連続的な伝導環境mode™ Mod （FCCM）またはAutoSkipping
高いライト負荷効率のため
•0.6ボルトから5.5ボルトの出力電圧範囲
•陶磁器の出力コンデンサーを支える
•前偏りのある出力への単調な開始
•デフォルト1氏柔らかい開始時刻の調節可能で柔らかい開始
•– 150°C作動の接合部温度への40°C
•小さい3.5 mm X 3.5 mm HotRod™ QFNのパッケージ
•WEBENCH®のデザイン センターで支えられる
•0.6ボルトから5.5ボルトの出力電圧範囲
•陶磁器の出力コンデンサーを支える
•前偏りのある出力への単調な開始
•デフォルト1氏柔らかい開始時刻の調節可能で柔らかい開始
•– 150°C作動の接合部温度への40°C
•小さい3.5 mm X 3.5 mm HotRod™ QFNのパッケージ
•WEBENCH®のデザイン センターで支えられる
TPS568215RNNRの適用
•サーバーおよび貯蔵
•セット トップ ボックス、上限DTV
•電気通信及びネットワーキングのポイントの負荷（ポール）
•IPCsの工場自動化
TPS568215RNNRの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 2 （1年） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
