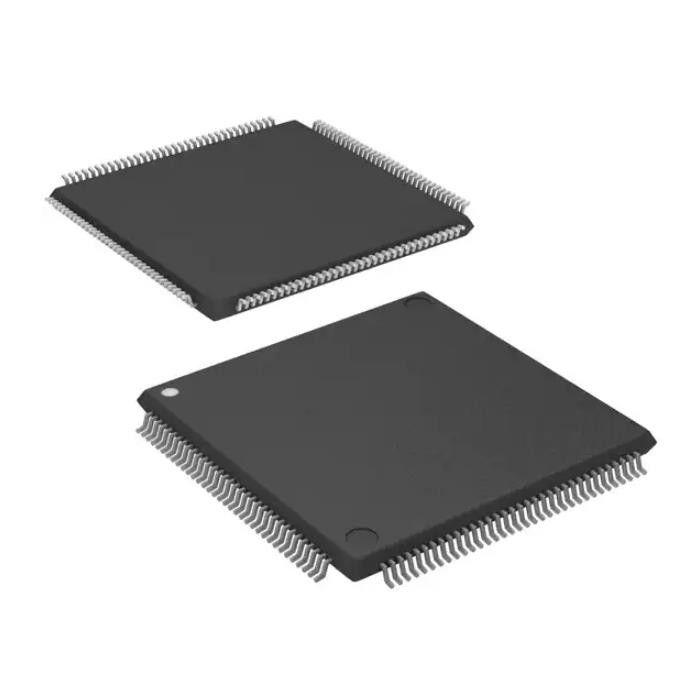

LCMXO2-7000HC-4TG144C 144TQFP FPGA IC 114 I/O 集積回路

柔軟なロジックアーキテクチャ

• 256 ～ 6864 個の LUT4 と 18 ～ 334 個の I/O を備えた 6 つのデバイス

超低消費電力デバイス

• 高度な 65 nm 低消費電力プロセス

• スタンバイ電力はわずか 22 µW

• プログラム可能な低スイング差動 I/O

• スタンバイモードおよびその他の省電力オプション

組み込みおよび分散メモリ

• 最大 240 キロビットの sysMEM™ 組み込みブロック RAM

• 最大 54 キロビットの分散 RAM

• 専用のFIFO制御ロジック

オンチップユーザーフラッシュメモリ

• 最大 256 キロビットのユーザー フラッシュ メモリ

• 100,000 書き込みサイクル

• WISHBONE、SPI、I2C、JTAGインターフェース経由でアクセス可能

• ソフトプロセッサ PROM またはフラッシュメモリとして使用可能

事前に設計されたソース同期 I/O

• I/O セル内の DDR レジスタ

• 専用のギアリングロジック

• ディスプレイ I/O の 7:1 ギアリング

• 汎用 DDR、DDRX2、DDRX4

• DQS サポート付きの専用 DDR/DDR2/LPDDR メモリ

高性能、柔軟な I/O バッファ

• プログラム可能な sysIO™ バッファは、幅広いインターフェイスをサポートします。

– LVCMOS 3.3/2.5/1.8/1.5/1.2

– LVTTL

– PCI

– LVDS、バスLVDS、MLVDS、RSDS、LVPECL

– SSTL 25/18

– HSTL18

– シュミット トリガ入力、最大 0.5 V ヒステリシス

• I/O はホットソケットをサポートします

• オンチップ差動終端

• プログラム可能なプルアップまたはプルダウン モード

柔軟なオンチップクロッキング

• 8つのプライマリクロック

• 高速 I/O インターフェイス用の最大 2 つのエッジ クロック (上側と下側のみ)

• デバイスあたり最大 2 つのアナログ PLL、フラクショナル n 周波数合成

– 広い入力周波数範囲 (7 MHz ～ 400 MHz)

不揮発性、無限に再構成可能

• インスタントオン – マイクロ秒で電源が入ります。

• シングルチップの安全なソリューション

• JTAG、SPI、または I2C を通じてプログラム可能

• 不揮発性メモリのバックグラウンドプログラミングをサポート

• 外部 SPI メモリを使用したオプションのデュアル ブート

TransFR™ 再構成

• システム動作中のフィールド内ロジック更新

強化されたシステムレベルのサポート

• 強化されたオンチップ機能: SPI、I2C、タイマー/カウンター

• 精度5.5%のオンチップ発振器

• システム追跡用の一意の TraceID

• ワンタイムプログラマブル（OTP）モード

• 拡張された動作範囲を備えた単一電源

• IEEE 標準 1149.1 バウンダリ スキャン

• IEEE 1532準拠のインシステムプログラミング

幅広いパッケージオプション

• TQFP、WLCSP、ucBGA、csBGA、caBGA、ftBGA、fpBGA、QFNパッケージオプション

• 設置面積の小さいパッケージオプション

– 最小 2.5 mm x 2.5 mm

• 密度移行のサポート

• 高度なハロゲンフリーパッケージング
