詳細情報 |
|||
| Mfr: | テキサス・インスツルメント | シリーズ: | PTN78000W |
|---|---|---|---|
| パッケージ: | 皿 | プロダクト状態: | 活動的 |
| タイプ: | ポール非絶縁モジュール | 出力の数: | 1 |
| 入る電圧- （分）: | 7V | 入る電圧- （最高）: | 36V |
| ハイライト: | PTN78000WAZ、DC DCコンバータ 2.5V、DC DCコンバータ 12.6V,Dc Dc Converter 2.5V,Dc Dc Converter 12.6V |
||
製品の説明

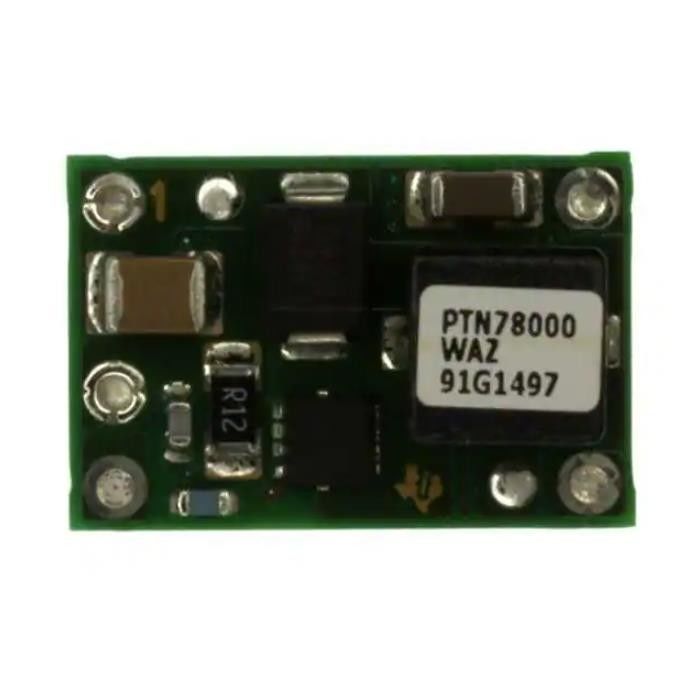

PTN78000WAZ タンタルチップコンデンサ DC DC コンバータ 2.5-12.6v
非絶縁PoLモジュール DC DCコンバータ 1 出力 2.5～12.6V 1.5A 7V～36V入力
PTN78000WAZ タンタルチップコンデンサ DC DC コンバータ 2.5-12.6v 7V
仕様PTN78000WAZ
| タイプ | 説明 |
| 製造元 | テキサス・インスツルメンツ |
| シリーズ | PTN78000W |
| パッケージ | トレイ |
| 製品の状態 | アクティブ |
| タイプ | 非絶縁型PoLモジュール |
| 出力数 | 1 |
| 電圧 - 入力 (最小) | 7V |
| 電圧 - 入力 (最大) | 36V |
| 電圧 - 出力 1 | 2.5～12.6V |
| 電流 - 出力 (最大) | 1.5A |
| アプリケーション | ITE（商用） |
| 特徴 | OCP、OTP、UVLO |
| 動作温度 | -40℃～85℃ |
| 効率 | 91% |
| 取付タイプ | 表面実装 |
| パッケージ・ケース | 5-SMDモジュール |
| サイズ/寸法 | 長さ0.75インチ x 幅0.50インチ x 高さ0.36インチ (19.1mm x 12.7mm x 9.1mm) |
| 基本製品番号 | PTN78000 |
の特徴PTN78000WAZ
• 1.5Aの出力電流
• 幅広い入力電圧(7V～36V) / (15V～36V)
• 幅広い出力電圧調整(2.5V～12.6V) / (11.85V～22V)
• 高効率 (最大 95%)
• オン/オフ禁止
• 低電圧ロックアウト
• 出力電流制限、
• 過熱シャットダウン
• 動作温度: –40°C ～ 85°C
• 表面実装パッケージも利用可能
アプリケーション のPTN78000WAZ
• 汎用、産業用制御、HVAC システム、試験および測定、医療機器、AC/DC アダプタ、車両、船舶、航空電子機器
環境および輸出の分類PTN78000WAZ
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 3 (168 時間) |
| リーチステータス | REACH の影響を受ける |
| ECCN | EAR99 |
| HTSUS | 8504.40.9580 |
