詳細情報 |
|||
| シリーズ: | S08 | パッケージ: | テープ及び巻き枠（TR） |
|---|---|---|---|
| プロダクト状態: | 活動的 | プログラム可能なDigiキー: | 確認されない |
| 中心プロセッサ: | S08 | コア サイズ: | 8ビット |
| 速度: | 20MHz | 結合性: | Iの² C、LINbus、SPI、UART/USART |
| ハイライト: | S9S08RN32W1MLCR、マイクロコントローラー IC MCU 8 ビット、IC MCU 8 ビット 32KB,Microcontroller IC MCU 8BIT,IC MCU 8BIT 32KB |
||
製品の説明

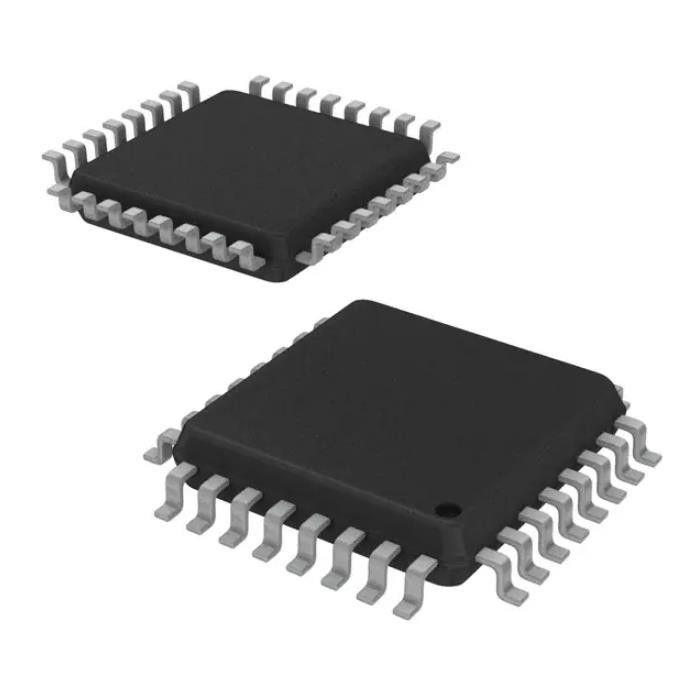

S9S08RN32W1MLCR 電流検出抵抗器 Ic Mcu 8bit 32kb Flash 32lqfp
S08 S08 マイクロコントローラ IC 8 ビット 20MHz 32KB (32K x 8) フラッシュ 32-LQFP (7x7)
仕様S9S08RN32W1MLCR
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 埋め込み | |
| マイクロコントローラー | |
| 製造元 | NXP USA Inc. |
| シリーズ | S08 |
| パッケージ | テープ＆リール（TR） |
| 製品の状態 | アクティブ |
| Digi-Key でプログラム可能 | 検証されていない |
| コアプロセッサ | S08 |
| コアサイズ | 8ビット |
| スピード | 20MHz |
| 接続性 | I²C、LINbus、SPI、UART/USART |
| 周辺機器 | LVD、POR、PWM、WDT |
| I/O数 | 26 |
| プログラムメモリサイズ | 32KB (32K×8) |
| プログラムメモリの種類 | 閃光 |
| EEPROMのサイズ | 256×8 |
| RAM サイズ | 4K×8 |
| 電圧 - 電源 (Vcc/Vdd) | 2.7V～5.5V |
| データコンバータ | A/D 16x12b |
| 発振器の種類 | 内部 |
| 動作温度 | -40℃～125℃（TA） |
| 取付タイプ | 表面実装 |
| パッケージ・ケース | 32-LQFP |
| サプライヤーデバイスパッケージ | 32-LQFP (7x7) |
| 基本製品番号 | S9S08 |
の特徴S9S08RN32W1MLCR
• 8 ビット S08 中央処理装置 (CPU)
– -40 °C ～ 125 °C の温度範囲にわたって 2.7 V ～ 5.5 V で最大 20 MHz のバス
– 最大 40 個の割り込み/リセット ソースをサポート
– 最大 4 レベルのネストされた割り込みをサポート
– オンチップメモリ
– 全動作電圧および温度で最大 60 KB のフラッシュ読み取り/プログラム/消去
– ECC 付き最大 256 バイトの EEPROM。2バイトの消去セクタ。フラッシュからコードを実行しながらEEPROMのプログラムと消去を行う
– 最大 4096 バイトのランダム アクセス メモリ (RAM)
– フラッシュおよびRAMアクセス保護
• 省電力モード
– 1 つの低電力停止モード。省電力待機モード
– ペリフェラル クロック イネーブル レジスタは、未使用のモジュールへのクロックを無効にし、電流を削減できます。時計ができるようにします
stop3 モードでも特定のペリフェラルに対して有効なままになります
• 時計
– オシレーター (XOSC) - ループ制御のピアスオシレーター。水晶またはセラミック共振器
– 内部クロック ソース (ICS) - 内部または外部によって制御される周波数ロック ループ (FLL) を含む
参照;内部リファレンスの高精度トリミングにより、0 °C ～ 70 °C および -40 °C ～ 85 °C の温度範囲で 1% の偏差、-40 °C ～ 105 °C の温度範囲で 1.5% の偏差、および 2% の偏差が許容されます。 -40 °C ～ 125 °C の温度範囲全体。最大20MHz
• システム保護
– 独立したクロックソースを備えたウォッチドッグ
– リセットまたは割り込みによる低電圧検出。選択可能なトリップポイント
– リセットによる不正なオペコードの検出
– リセットによる不正アドレス検出
アプリケーション のS9S08RN32W1MLCR
チップの部品番号には、特定の部品を識別するフィールドがあります。これらのフィールドの値を使用して、受け取った特定の部品を判断できます。
環境および輸出の分類S9S08RN32W1MLCR
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 3 (168 時間) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
