詳細情報 |
|||
| 製造者装置パッケージ: | 20-CDIP | 実用温度: | -55°C | 125°C |
|---|---|---|---|
| 遅れのタイムの伝播: | 9.8ns | 独立した回路: | 1 |
| 電圧-供給: | 4.5V | 5.5V | 出力タイプ: | 三国から成った |
| 回路: | 8:8 | 論理のタイプ: | Dタイプの透明な掛け金 |
| ハイライト: | IDT54FCT373ATDBのDのタイプ透明な掛け金、透明なDの掛け金,D Type Transparent Latch,Transparent D Latch |
||
製品の説明

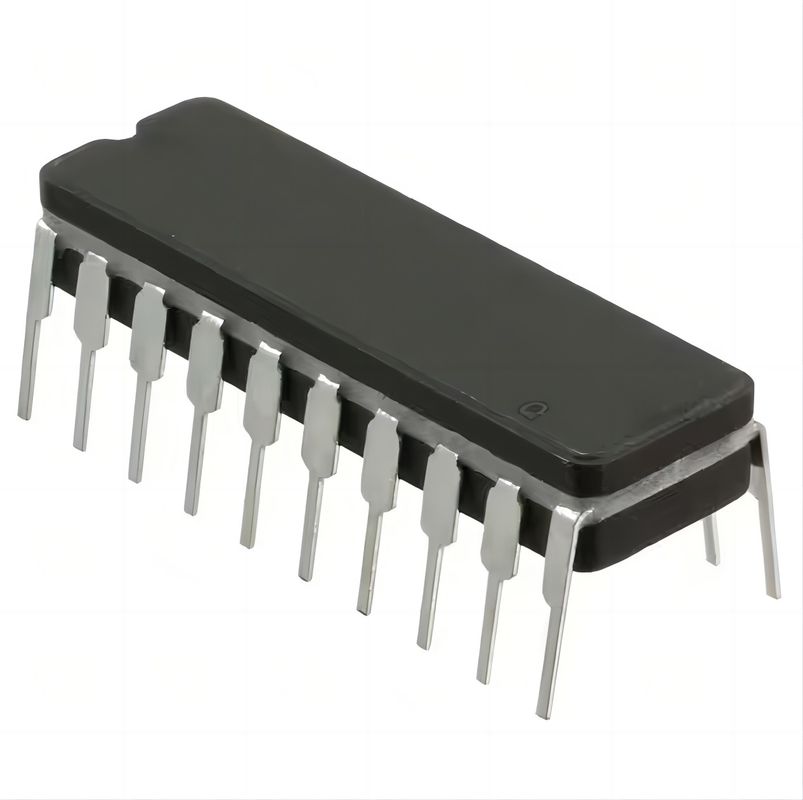

IDT54FCT373ATDB D タイプ透明ラッチ 1 チャネル 8:8 IC トライステート 20-CDIP
54FCT373 - 高速 CMOS オクタルトランス
仕様 IDT54FCT373ATDB
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 論理 | |
| ラッチ | |
| 製造元 | IDT、Integrated Device Technology Inc. |
| シリーズ | - |
| パッケージ | バルク |
| 製品の状態 | アクティブ |
| ロジックタイプ | D型透明ラッチ |
| 回路 | 8:08 |
| 出力タイプ | トライステート |
| 電圧 - 電源 | 4.5V～5.5V |
| 独立した回路 | 1 |
| 遅延時間 - 伝播 | 9.8ns |
| 電流 - 出力ハイ、ロー | - |
| 動作温度 | -55℃～125℃ |
| 取付タイプ | スルーホール |
| パッケージ・ケース | 20-CDIP (0.300インチ、7.62mm) |
| サプライヤーデバイスパッケージ | 20-CDIP |
| 基本製品番号 | 54FCT373 |
特徴のIDT54FCT373ATDB
• 標準、A、および C グレード
• 低入力および出力リーク ≤1µA (最大)
• CMOS電力レベル
• 真の TTL 入出力互換性:
– VOH = 3.3V (代表値)
– VOL = 0.3V (代表値)
• 高ドライブ出力 (-15mA IOH、48mA IOL)
• JEDEC 標準 18 仕様に適合またはそれを超えています。
• MIL-STD-883、クラス B および DESC に準拠した軍用製品 (デュアルマーク)
• 電源オフ無効出力により「ライブ挿入」が可能
• 次のパッケージで利用できます。
– 産業用: SOIC、SSOP、QSOP
– 軍事: CERDIP、LCC
説明のIDT54FCT373ATDB
FCT373T は、高度なデュアル メタル CMOS テクノロジーを使用して構築された 8 進透明ラッチです。これらの 8 進数ラッチにはトライステート出力があり、バス指向のアプリケーション向けです。ラッチ イネーブル (LE) が High の場合、フリップフロップはデータに対して透過的に見えます。LE が Low の場合、セットアップ時間を満たすデータがラッチされます。出力イネーブル (OE) が Low の場合、データはバス上に表示されます。OE が High の場合、バス出力はハイ インピーダンス状態になります。
環境および輸出の分類の IDT54FCT373ATDB
| 属性 | 説明 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
