詳細情報 |
|||
| プロダクト状態の出力環境設定: | 活動的 | 出力環境設定: | 陽性 |
|---|---|---|---|
| 出力タイプ: | 固定される | 調整装置の数: | 1 |
| 入る電圧- （最高）: | 20V | 電圧-出力（分/固定されて）: | 5V |
| 電圧ドロップアウト（最高）: | 1.7V @ 40mA | 現在-出力: | 100mA |
| ハイライト: | UA78L05ACPKE6,線形5v 100ma IC Reg,100ma線形電圧安定器IC |
||
製品の説明

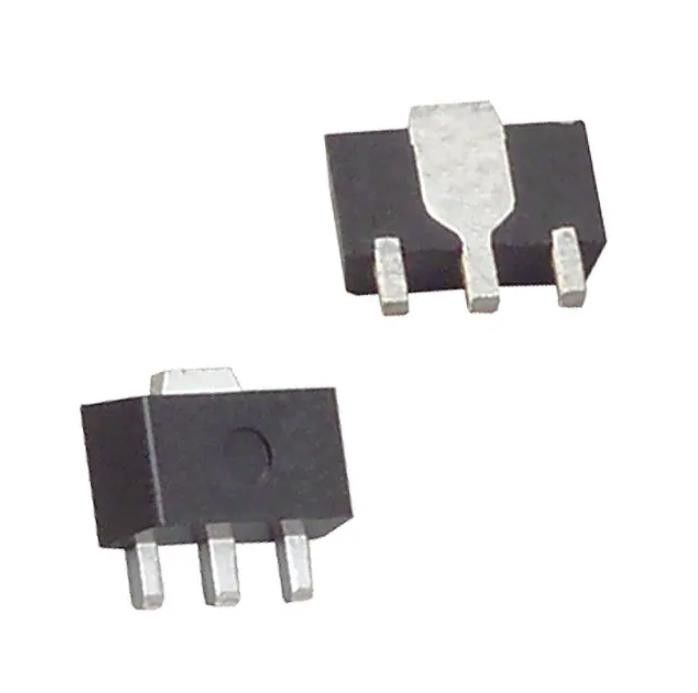

UA78L05ACPKE6電源スイッチIC IC Reg線形5v 100ma Sot89-3
線形電圧安定器ICの陽性は1出力100mA SOT-89-3を修理した
UA78L05ACPKE6の指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 力管理（PMIC） | |
| 線形電圧安定器- | |
| Mfr | テキサス・インスツルメント |
| シリーズ | - |
| パッケージ | テープ及び巻き枠（TR） |
| 切りなさいテープ（CT）を | |
| Digi-Reel® | |
| プロダクト状態 | 活動的 |
| 出力環境設定 | 陽性 |
| 出力タイプ | 固定される |
| 調整装置の数 | 1 |
| 入る電圧- （最高） | 20V |
| 電圧-出力（分/固定されて） | 5V |
| 電圧-出力（最高） | - |
| 電圧ドロップアウト（最高） | 1.7V @ 40mA |
| 現在-出力 | 100mA |
| PSRR | 49dB （120Hz） |
| 制御特徴 | - |
| 記憶保護機構 | 流れに、温度上の、逆の極性、短絡 |
| 実用温度 | 0°C | 125°C |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | TO-243AA |
| 製造者装置パッケージ | SOT-89-3 |
| 基礎プロダクト数 | UA78L05 |
UA78L05ACPKE6の特徴
•入れられた電圧範囲（vi）:
– 4.75ボルトから35ボルト（遺産の破片のために）
– 4.75ボルトから45ボルト（新しい破片のために）
•出力電圧範囲（VO）:
– 2.6ボルトから15ボルト（遺産の破片のために）
– 3.3ボルトから15ボルト（新しい破片のために）
•出力電流:100までmA
•静止現在のI.Q.:3.8 mA
•作り付けの短絡の現在の制限および断熱システム
•外的な部品のない馬小屋
•支えられた温度較差:
–遺産の破片CおよびAC版:0°Cへの+125°C
–遺産の破片AI版:– 40°Cへの+125°C
–新しい破片:– 40°Cへの+125°C
•パッケージ:
– 8ピン、× 4.9 mmの3.91 mm SOIC
– 3ピン、× 4.3 mmの4.3 mm TO-92
– 3ピン、× 4.5 mmの2.5 mm SOT-89
•M3接尾辞装置は先回り情報装置である
UA78L05ACPKE6の適用
•モーター ドライブ
•電気器具
•造るオートメーション
•流れ送信機
•工場自動化および制御
UA78L05ACPKE6の環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 適当 |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
