詳細情報 |
|||
| 電圧-分離: | 5700Vrms | 共通モード一時的な免除（分）: | 2.25V | 5.5V |
|---|---|---|---|
| 上昇/落下の時間（タイプ）: | 18ns、20ns | 現在-高い出力低い: | 1.5A、3.4A |
| 現在-ピーク出力: | 2.7A、5.5A | 電圧-出力供給: | 15V | 30V |
| ハイライト: | ISO5852SMDWREPの集積回路の破片,5700v Rmsの集積回路の破片,5.5A ISO5852SMDWREP |
||
製品の説明

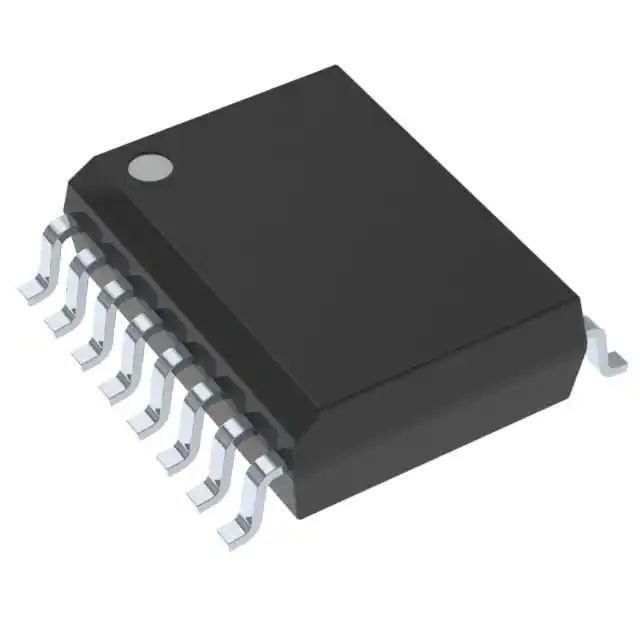

5700Vrms 1チャネル16-SOIC 5.5Aのアイソレーターのゲートの運転者をつなぐISO5852SMDWREP
ISO5852SMDWREPの特徴
1•100-kV/μs最低共通モード トランジェント
免除（CMTI）のVCM = 1500ボルト
•2.5-Aピークの源を提供するために出力を裂きなさい
5-Aピークの流しの流れ
•短い伝搬遅延:76 ns （タイプ）、
110 ns （最高）
•2-A活動的なミラーのクランプ
•出力短絡クランプ
•短絡の間の柔らかいTurn-Off （STO）
•不飽和化の検出に欠陥警報はある
RSTによってFLTおよび調整で信号を送られる
•入出力不足電圧閉鎖（UVLO）
準備ができた（RDY） Pinの徴候を使って
•活動的な出力Pulldownおよび低い出力の履行を怠るため
低い供給か浮遊入力を使って
•2.25-Vへの5.5-Vは供給電圧を入れた
•30-V出力運転者の供給電圧への15-V
•CMOSの多用性がある入力
•棄却物はパルスおよび騒音のトランジェントを入力
やがてより20 ns
•実用温度:– 55°Cへの+125°C
包囲された
•サージの免除12800-VPK （IECに従って
61000-4-5）
•Safety-Related証明:
– 8000-VPK VIOTMおよび2121-VPK VIORM
DIN V VDEごとの補強された分離V 0884-10
（VDE V 0884-10）:2006-12年
– UL 1577ごとの1分の5700-VRMS分離
– CSAの構成の引受通知5A、IEC
60950-1、IEC 60601-1そしてIEC 61010-1の端
装置の標準
– GB4943.1-2011ごとのCQCの証明
–すべての証明はUL、VDE、CQCごとに完了する、
TUVおよびCSAのために計画されて
|
タイプ
|
記述
|
|---|---|
|
部門
|
アイソレーター
アイソレーター-運転者をゲートで制御しなさい
|
|
Mfr
|
チタニウム
|
|
シリーズ
|
-
|
| パッケージ |
テープ及び巻き枠（TR） 切りなさいテープ（CT）を |
|
プロダクト状態
|
活動的
|
|
技術
|
容量性カップリング
|
|
チャネルの数
|
1
|
|
電圧-分離
|
5700Vrms
|
|
共通モード一時的な免除（分）
|
100kV/µs
|
|
伝搬遅延のtpLH/tpHL （最高）
|
110ns、110ns
|
|
脈拍幅のゆがみ（最高）
|
-
|
|
上昇/落下の時間（タイプ）
|
18ns、20ns
|
|
現在-高い出力低い
|
1.5A、3.4A
|
|
現在-ピーク出力
|
2.7A、5.5A
|
|
前方電圧- （Vf） （タイプ）
|
-
|
|
電圧-出力供給
|
15V | 30V
|
|
実用温度
|
-55°C | 125°C
|
|
タイプの取付け
|
表面の台紙
|
|
パッケージ/場合
|
16-SOIC （0.295"、7.50mmの幅）
|
|
製造者装置パッケージ
|
16-SOIC
|
|
承認代理店
|
CQC、CSA、TUV、UL、VDE
|
|
基礎プロダクト数
|
ISO585
環境及び輸出分類
|
環境及び輸出分類
| 属性 | 記述 |
|---|---|
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 2 （1年） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
ISO5852SMDWREPの記述
ISO5852S-EP装置はIGBTsのための5.7-kVRMS、補強された隔離されたゲートの運転者およびMOSFETsとのである
割れた出力、OUTHおよびOUTL、2.5-A源および5-A流しの流れを提供する。入力側面は作動する
単一2.25-Vから5.5-V供給への。
