詳細情報 |
|||
| 電圧-分離: | 5700Vrms | 共通モード一時的な免除（分）: | 2.25V | 5.5V |
|---|---|---|---|
| 上昇/落下の時間（タイプ）: | 18ns、20ns | 現在-高い出力低い: | 1.5A、3.4A |
| 現在-ピーク出力: | 2.7A、5.5A | 電圧-出力供給: | 15V | 30V |
| ハイライト: | ISO7041DBQR SPIデジタルのアイソレーター,3000Vrms SPIデジタルのアイソレーター,ISO7041DBQR 4チャネル |
||
製品の説明

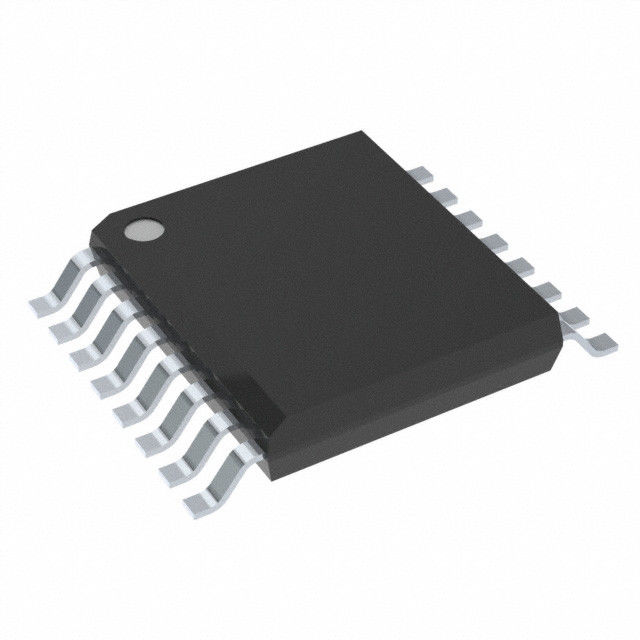

3000Vrms 4チャネルが付いているSPIデジタルのアイソレーターISO7041DBQR 2Mbps 50kV/ΜS CMTI 16-SSOP
ISO7041DBQRの特徴
–チャネルの静止現在ごとの3.5 μA （3.3 V）
– 100キロビット/秒のチャネルごとの15 μA （V） 3.3
– 1 Mbps （V） 3.3のチャネルごとの116 μA
•強い分離の障壁
– >100-yearは寿命を写し出した
– 3000 VRMSの分離の評価
– ±100 kV/μs典型的なCMTI
•広い供給の範囲:1.71 Vから1.89ボルトおよび2.25ボルトへの
5.5 V
•広い温度較差:
– 1.71ボルトから1.89ボルト:– 55°Cへの+105°C
– 2.25ボルトから5.5ボルト:– 55°Cへの+125°C
•小さい16-QSOPパッケージ（16-DBQ）
•率に信号を送ること:4までMbps
•デフォルトの出力最高（ISO7041）および低速
（ISO7041F）選択
•強い電磁適合性（EMC）
–システム レベルESD、EFTおよびサージの免除
– ±8 kV IEC 61000-4-2の接触の排出
分離の障壁を渡る保護
–非常に低い放出
•Safety-related証明:
– UL 1577の部品の認識プログラム
– DIN VDE V 0884-11
– CQC、TUVおよびCSA
– IECEx （IEC 60079-0及びIEC 60079-11）
ATEX （EN 60079-0及びEN 60079-11）
–チャネルの静止現在ごとの3.5 μA （3.3 V）
– 100キロビット/秒のチャネルごとの15 μA （V） 3.3
– 1 Mbps （V） 3.3のチャネルごとの116 μA
•強い分離の障壁
– >100-yearは寿命を写し出した
– 3000 VRMSの分離の評価
– ±100 kV/μs典型的なCMTI
•広い供給の範囲:1.71 Vから1.89ボルトおよび2.25ボルトへの
5.5 V
•広い温度較差:
– 1.71ボルトから1.89ボルト:– 55°Cへの+105°C
– 2.25ボルトから5.5ボルト:– 55°Cへの+125°C
•小さい16-QSOPパッケージ（16-DBQ）
•率に信号を送ること:4までMbps
•デフォルトの出力最高（ISO7041）および低速
（ISO7041F）選択
•強い電磁適合性（EMC）
–システム レベルESD、EFTおよびサージの免除
– ±8 kV IEC 61000-4-2の接触の排出
分離の障壁を渡る保護
–非常に低い放出
•Safety-related証明:
– UL 1577の部品の認識プログラム
– DIN VDE V 0884-11
– CQC、TUVおよびCSA
– IECEx （IEC 60079-0及びIEC 60079-11）
ATEX （EN 60079-0及びEN 60079-11）
ISO7041DBQRの製品特質
|
タイプ
|
記述
|
|---|---|
|
部門
|
アイソレーター
デジタル アイソレーター
|
|
Mfr
|
テキサス・インスツルメント
|
|
シリーズ
|
-
|
| パッケージ | |
|
プロダクト状態
|
活動的
|
|
技術
|
容量性カップリング
|
|
タイプ
|
SPI
|
|
隔離された力
|
いいえ
|
|
チャネルの数
|
4
|
|
入力-側面1/Side 2
|
3/1
|
|
チャネル タイプ
|
単方向
|
|
電圧-分離
|
3000Vrms
|
|
共通モード一時的な免除（分）
|
50kV/µs
|
|
データ転送速度
|
2Mbps
|
|
伝搬遅延のtpLH/tpHL （最高）
|
165ns、165ns
|
|
脈拍幅のゆがみ（最高）
|
10ns
|
|
上昇/落下の時間（タイプ）
|
5ns、5ns （最高）
|
|
電圧-供給
|
1.71V | 1.89V、2.25V | 5.5V
|
|
実用温度
|
-55°C | 125°C
|
|
タイプの取付け
|
表面の台紙
|
|
パッケージ/場合
|
16-SSOP （0.154"、3.90mmの幅）
|
|
製造者装置パッケージ
|
16-SSOP
|
|
基礎プロダクト数
|
ISO7041
|
環境及び輸出分類
| 属性 | 記述 |
|---|---|
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 2 （1年） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
