詳細情報 |
|||
| 技術: | 容量性カップリング | 隔離された力: | いいえ |
|---|---|---|---|
| 入力-側面1/Side 2: | 4/0 | 電圧-分離: | 2500Vrms |
| データ転送速度: | 50Mbps | 上昇/落下の時間（タイプ）: | 2ns、2ns |
| ハイライト: | 50Mbps集積回路の破片,2500Vrms ISO7140FCCDBQR,50Mbpsクォード チャネルのデジタル アイソレーター |
||
製品の説明

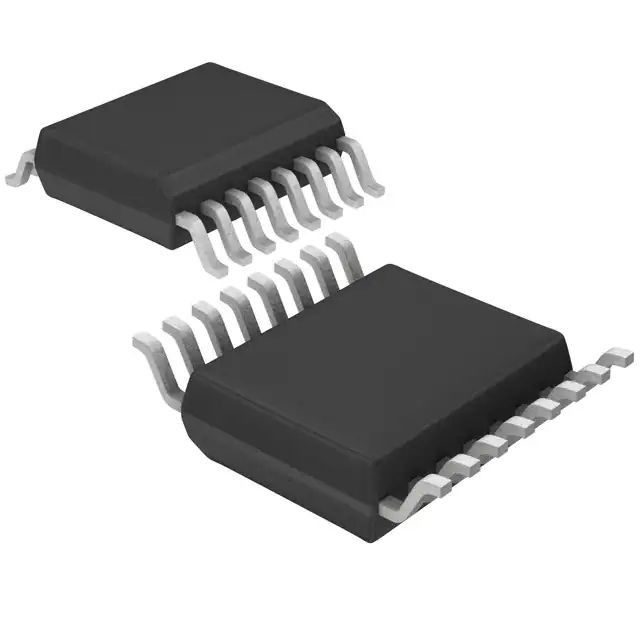

ISO7140FCCDBQR一般目的のデジタルのアイソレーター2500Vrms 50Mbpsのクォード チャネル
一般目的のデジタル アイソレーター2500Vrms 4チャネル50Mbps 25kV/µs CMTI 16-SSOP （0.154"、3.90mmの幅）
ISO7140FCCDBQRの特徴
最高の信号を送る率:50 Mbps （5-Vガルバニック分離と供給ごとの1分の2500までVRMS）
統合されたノイズ・フィルタとの強い設計
デフォルトの出力低い選択（F）接尾辞
低い電力の消費、チャネルごとの典型的なICC （3.3-V供給と）
低い伝搬遅延:典型的な23 ns （3.3-V供給）
広い温度較差:– 40°Cへの125°C
SiO2分離の障壁との長い生命
安全および規制当局の許可
ISO7140FCCDBQRの適用
•一般目的の分離
–産業Fieldbus
– Profibus
– Modbus™
– DeviceNetのデータ・バス
– RS-232、RS-485
–連続周辺機器インターフェイス
ISO7140FCCDBQRの製品特質
|
タイプ
|
記述
|
|---|---|
|
部門
|
アイソレーター
デジタル アイソレーター
|
|
Mfr
|
テキサス・インスツルメント
|
|
シリーズ
|
-
|
|
プロダクト状態
|
活動的
|
|
技術
|
容量性カップリング
|
|
タイプ
|
一般目的
|
|
隔離された力
|
いいえ
|
|
チャネルの数
|
4
|
|
入力-側面1/Side 2
|
4/0
|
|
チャネル タイプ
|
単方向
|
|
電圧-分離
|
2500Vrms
|
|
共通モード一時的な免除（分）
|
25kV/µs
|
|
データ転送速度
|
50Mbps
|
|
伝搬遅延のtpLH/tpHL （最高）
|
35ns、35ns
|
|
脈拍幅のゆがみ（最高）
|
3ns
|
|
上昇/落下の時間（タイプ）
|
2ns、2ns
|
|
電圧-供給
|
2.7V | 5.5V
|
|
実用温度
|
-40°C | 125°C
|
|
タイプの取付け
|
表面の台紙
|
|
パッケージ/場合
|
16-SSOP （0.154"、3.90mmの幅）
|
|
製造者装置パッケージ
|
16-SSOP
|
|
基礎プロダクト数
|
ISO7140
|
