詳細情報 |
|||
| チャネルの数: | 6 | 隔離された力: | いいえ |
|---|---|---|---|
| 電圧-分離: | 3000Vrms | データ転送速度: | 100Mbps |
| 上昇/落下の時間（タイプ）: | 1.1ns、1.4ns | 電圧-供給: | 2.25V | 5.5V |
| ハイライト: | 3000Vrmsテキサス・インスツルメント デジタルのアイソレーター,100Mbpsテキサス・インスツルメント デジタルのアイソレーター,6チャネルISO7762FDBQR |
||
製品の説明

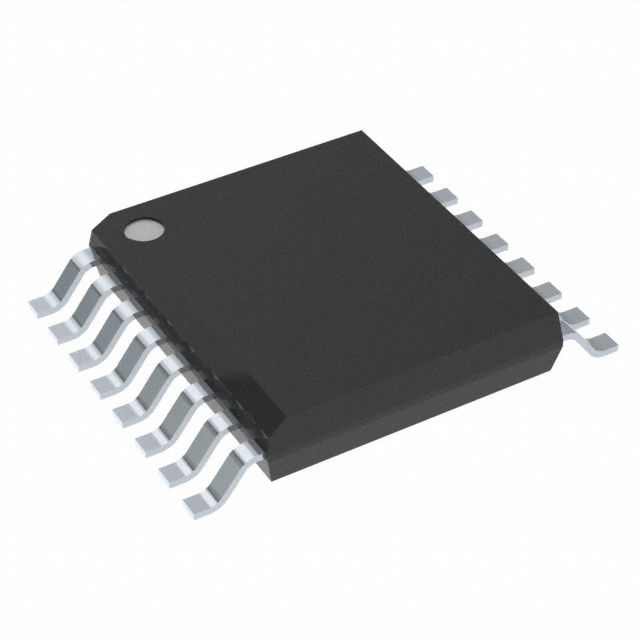

ISO7762FDBQR一般目的のデジタルのアイソレーター100Mbps 3000Vrms 6チャネル
ISO7762FDBQRのの特徴
•Mbpsの100データ転送速度
•強い分離の障壁:
– >100-Yearは寿命を写し出した
– 5000までVRMSの分離の評価
–機能12.8までkVのサージ
– ±100 kV/μs典型的なCMTI
•広い供給の範囲:2.25 Vから5.5ボルト
•5.5-Vレベル翻訳への2.25-V
•デフォルトの出力最高（ISO776x）および低速（ISO776xF）
選択
•広い温度較差:– 55°Cへの+125°C
•低い電力の消費、典型的な1.4 mA每の
1 Mbpsのチャネル
•低い伝搬遅延:5ボルトで典型的な11 ns
•強い電磁適合性（EMC）:
–システム レベルESD、EFTおよびサージの免除
– ±8 kV IEC 61000-4-2の接触の排出
分離の障壁を渡る保護
–低い放出
•（DW-16）広くSOIC、SSOP （DBQ-16）
パッケージの選択
•利用できる自動車版:ISO776x-Q1
•Safety-related証明:
– DIN V VDEごとの補強された絶縁材V
0884-11:2017-01
– UL 1577の部品の認識プログラム
– IEC 60950-1、IECごとのCSAの証明
62368-1、そしてIEC 60601-1
– GB4943.1-2011ごとのCQCの証明
– EN 60950-1に従うTUVの証明
EN 61010-1
ISO7762FDBQRの製品特質
|
タイプ
|
記述
|
|---|---|
|
部門
|
アイソレーター
デジタル アイソレーター
|
|
Mfr
|
テキサス・インスツルメント
|
|
シリーズ
|
ISO776x
|
| パッケージ | テープ及び巻き枠 |
|
プロダクト状態
|
活動的
|
|
技術
|
容量性カップリング
|
|
タイプ
|
一般目的
|
|
隔離された力
|
いいえ
|
|
チャネルの数
|
6
|
|
入力-側面1/Side 2
|
4/2
|
|
チャネル タイプ
|
単方向
|
|
電圧-分離
|
3000Vrms
|
|
共通モード一時的な免除（分）
|
85kV/µs
|
|
データ転送速度
|
100Mbps
|
|
伝搬遅延のtpLH/tpHL （最高）
|
16ns、16ns
|
|
脈拍幅のゆがみ（最高）
|
4.9ns
|
|
上昇/落下の時間（タイプ）
|
1.1ns、1.4ns
|
|
電圧-供給
|
2.25V | 5.5V
|
|
実用温度
|
-55°C | 125°C
|
|
タイプの取付け
|
表面の台紙
|
|
パッケージ/場合
|
16-SSOP （0.154"、3.90mmの幅）
|
|
製造者装置パッケージ
|
16-SSOP
|
|
基礎プロダクト数
|
ISO7762
|
