詳細情報 |
|||
| 部品番号: | DAC7568ICPW | ビットの数: | 12 |
|---|---|---|---|
| D/Aのコンバーターの数: | 8 | 演算時間: | 10µs |
| 電圧-供給、アナログ@ Vr、F: | 2.7V | 5.5V | INL/DNL （LSB）: | ±0.3、±0.05 |
製品の説明

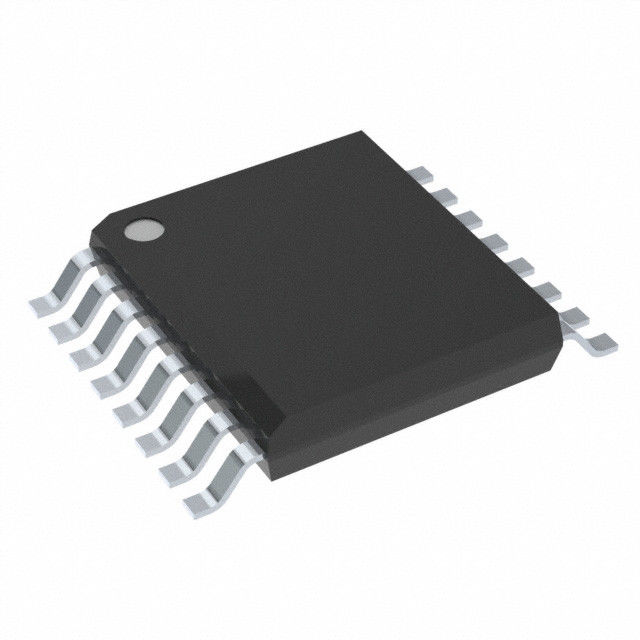

DAC7568ICPWの集積回路の破片12ビット デジタル コンバーター8 16-TSSOP
実用温度:-50qCへの+150qC
保管温度:-50qCへの+150qC
最高の熱抵抗;導くべき15qC/W接続点
DAC7568ICPWの特徴
相対的な正確さ:
– DAC7568 （12ビット）:0.3 LSB INL
– DAC8168 （14ビット）:1 LSB INL
– DAC8568 （16ビット）:4 LSB INL
•故障エネルギー:0.1nV-s
•内部参照:
– 2.5V参照の電圧（デフォルトで不具）
– 0.004%の最初の正確さ（タイプ）
– 2ppm/°C温度の漂流（タイプ）
– 5ppm/°C温度の漂流（最高）
– 20mA流し/源の機能
•スケールかMidscaleを0点規正する調整パワー
•超低い力操作:5V含んでいることの1.25mA
内部参照の流れ
•広いパワー供給の範囲:+2.7Vへの+5.5V
•全体の温度較差に単調
•Schmitt誘発されるのローパワー シリアル・インタフェース
入力:50MHzまで
•柵に柵が付いているオン破片の出力バッファのアンプ
操作
•温度較差:– 40°Cへの+125°C
DAC7568ICPWの製品特質
|
プロダクト状態
|
DAC7568ICPW
|
|
プログラム可能なDigiキー
|
確認されない
|
|
ビットの数
|
12
|
|
D/Aのコンバーターの数
|
8
|
|
演算時間
|
10µs
|
|
出力タイプ
|
緩衝される電圧-
|
|
差動出力
|
いいえ
|
|
データ インターフェイス
|
SPI、DSP
|
|
参照のタイプ
|
外的、内部
|
|
電圧-供給、アナログ
|
2.7V | 5.5V
|
|
電圧-供給、デジタル
|
2.7V | 5.5V
|
|
INL/DNL （LSB）
|
±0.3、±0.05
|
|
建築
|
ひもDAC
|
|
実用温度
|
-40°C | 125°C
|
|
パッケージ/場合
|
16-TSSOP （0.173"、4.40mmの幅）
|
|
製造者装置パッケージ
|
16-TSSOP
|
|
タイプの取付け
|
表面の台紙
|
|
基礎プロダクト数
|
DAC7568
|
範囲（−10 ̊
環境及び輸出分類
改善された正確さを使って）。LM35シリーズは利用できるパックである
| 属性 | 記述 |
|---|---|
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 2 （1年） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
DAC7568ICPWの適用
•携帯用器械使用
•クローズド・ループ サーボ機構/プロセス制御
•データ収集 システム
•デジタル プログラム可能な減少、利益、
オフセットの調節
•プログラム可能な電圧および現在の源
