詳細情報 |
|||
| 部品番号: | DAC7715UB | 電圧- DCの逆（（最高） Vr）: | 150mA |
|---|---|---|---|
| 前方電圧- （（最高） Vf） @: | 1ボルト@ 10 mA | 現在-逆の漏出@ Vr: | 2.5 µA @ 70ボルト |
| 逆の回復時間（trr）: | 4 ns | ||
製品の説明

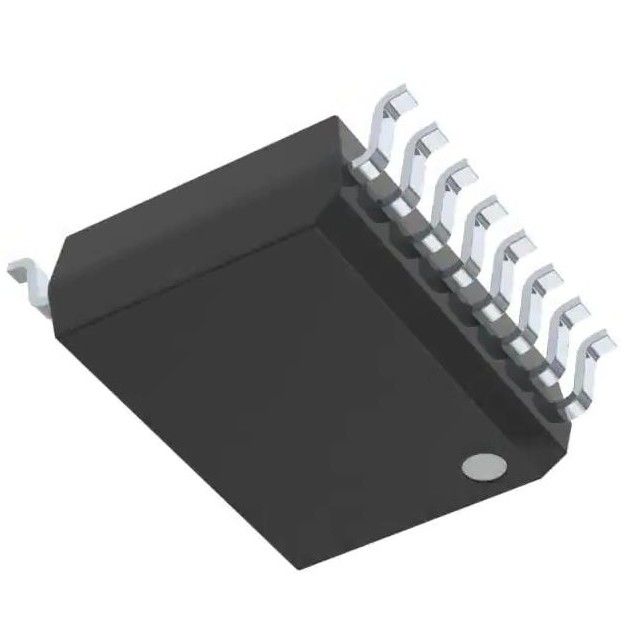

DAC7715UB 集積回路チップ 12 ビット デジタル - アナログ コンバータ 4 16-SOIC
クワッド、シリアル入力、12 ビット、電圧出力デジタル/アナログ コンバータ
の特徴DAC7715UB
●ローパワー: 250mW (最大)
● ユニポーラ動作またはバイポーラ動作
● セトリングタイム: 10μs ～ 0.012%
● 12 ビットの直線性と単調性:
-40℃～+85℃
● ダブルバッファリングされたデータ入力
● 小型 SO-16 パッケージ
DAC7715UBの説明
DAC7715 は、クワッド、シリアル入力、12 ビット、電圧です。
出力デジタル - アナログ コンバーター (DAC)
12 ビットの単調なパフォーマンスを保証
–40°C ～ +85°C の温度範囲。非同期
リセットはすべてのレジスタをミッドスケール (800H) または
ゼロスケール (000H)、RESETSEL ピン経由で選択可能。
個々の DAC 入力はダブルバッファリングされ、
すべての DAC 出力を同時に更新できます。
デバイスは単一の +15V 電源から電力を供給できます。
または +15V および -15V のデュアル電源から。
低消費電力と小型サイズの DAC7715 は理想的です
自動テスト装置、DAC-per-pin プログラマ、データ収集システム、閉ループ サーボ制御用。このデバイスは SO-16 パッケージで入手可能です
-40°C ～ +85°C の温度範囲で保証されています。
DAC7715UBの仕様
|
製品
|
DAC7715UB
|
|
Digi-Key でプログラム可能
|
検証されていない
|
|
ビット数
|
12
|
|
D/Aコンバーターの数
|
4
|
|
セトリングタイム
|
10μs
|
|
出力タイプ
|
電圧 - バッファ付き
|
|
差動出力
|
いいえ
|
|
データインターフェース
|
SPI
|
|
参照タイプ
|
外部の
|
|
電圧 - 電源、アナログ
|
±14.25V～15.75V
|
|
電圧 - 電源、デジタル
|
14.25V～15.75V
|
|
INL/DNL (LSB)
|
±1（最大）、±1（最大）
|
|
建築
|
R-2R
|
|
動作温度
|
-40℃～85℃
|
|
パッケージ・ケース
|
16-SOIC (0.295インチ、7.50mm幅)
|
|
サプライヤーデバイスパッケージ
|
16-SOIC
|
|
取付タイプ
|
表面実装
|
|
基本製品番号
|
DAC7715
|
範囲 (−10 ̊)
環境および輸出の分類
精度が向上しました）。LM35 シリーズはパックでご利用いただけます。
| 属性 | 説明 |
|---|---|
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 1 (無制限) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8541.10.0070 |
の応用DAC7715UB
● プロセス制御
●エイトピンエレクトロニクス
● クローズドループサーボ制御
●モーター制御
● データ収集システム
● DAC パーピン プログラマ
