詳細情報 |
|||
| 部品番号: | DAC7715UB/1K | 演算時間: | 10µs |
|---|---|---|---|
| 電圧-供給、アナログ: | ±14.25V | 15.75V | 電圧-供給、デジタル: | 14.25V | 15.75V |
| 実用温度: | -40°C | 85°C | 製造者装置パッケージ: | 16-SOIC |
製品の説明

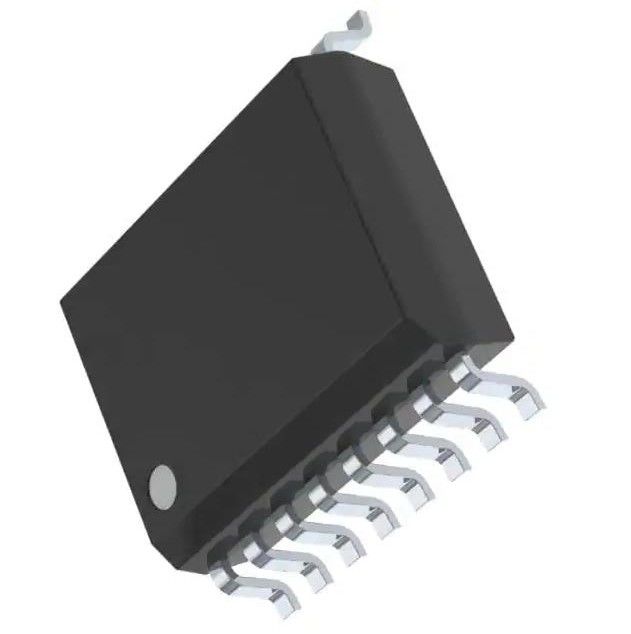

DAC7715UB/IKの集積回路の破片SPI 12ビット デジタル アナログ変換器4
クォード、連続入力、12ビット、電圧出力デジタル アナログ変換器
DAC7715UB/1Kの特徴
●低い電力:250mW （最高）
●演算時間:0.012%への10µs
●12-BIT直線性およびMONOTONICITY: – 40°Cへの+85°C
●小さいSO-16パッケージ
DAC7715UB/1Kの記述
DAC7715はクォード、連続入力、12ビット、電圧である
出力デジタル アナログ変換器（DAC）との
上の保証された12ビット単調な性能
– +85°Cの温度較差への40°C。非同期
調整はどちらかの中間スケール（800H）にすべての記録をまたは取り除く
RESETSELピンで選択可能なゼロ スケール（000H）。
DAC7715UB/1Kの指定
|
プロダクト
|
DAC7715UB/1K
|
|
プログラム可能なDigiキー
|
確認されない
|
|
ビットの数
|
12
|
|
D/Aのコンバーターの数
|
4
|
|
演算時間
|
10µs
|
|
出力タイプ
|
緩衝される電圧-
|
|
差動出力
|
いいえ
|
|
データ インターフェイス
|
SPI
|
|
参照のタイプ
|
外面
|
|
電圧-供給、アナログ
|
±14.25V | 15.75V
|
|
電圧-供給、デジタル
|
14.25V | 15.75V
|
|
INL/DNL （LSB）
|
±1 （最高）、±1 （最高）
|
|
建築
|
R-2R
|
|
実用温度
|
-40°C | 85°C
|
|
パッケージ/場合
|
16-SOIC （0.295"、7.50mmの幅）
|
|
製造者装置パッケージ
|
16-SOIC
|
|
タイプの取付け
|
表面の台紙
|
|
基礎プロダクト数
|
DAC7715
|
範囲（−10 ̊
環境及び輸出分類
改善された正確さを使って）。LM35シリーズisailableパック
| 属性 | 記述 |
|---|---|
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 1 （無制限） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8541.10.0070 |
DAC7715UB/1Kの適用
●プロセス制御
●PINの電子工学を食べた
●運動制御
●DAC-PER-PINプログラマー
他の情報
| 装置 | パッケージのタイプ | パッケージのデッサン | ピン | SPQ | 長さ（mm） | 幅（mm） | 高さ（mm） |
| DAC7715U/1K | SOIC | DW | 16 | 1000 | 350.0 | 350.0 | 43.0 |
| DAC7715UB/1K | SOIC | DW | 16 | 1000 | 350.0 | 350.0 | 43.0 |
