詳細情報 |
|||
| 部品番号: | ISO1176DWR | 演算時間: | 10µs |
|---|---|---|---|
| 電圧-供給、アナログ: | ±14.25V | 15.75V | 電圧-供給、デジタル: | 14.25V | 15.75V |
| 実用温度: | -40°C | 85°C | 製造者装置パッケージ: | 16-SOIC |
製品の説明

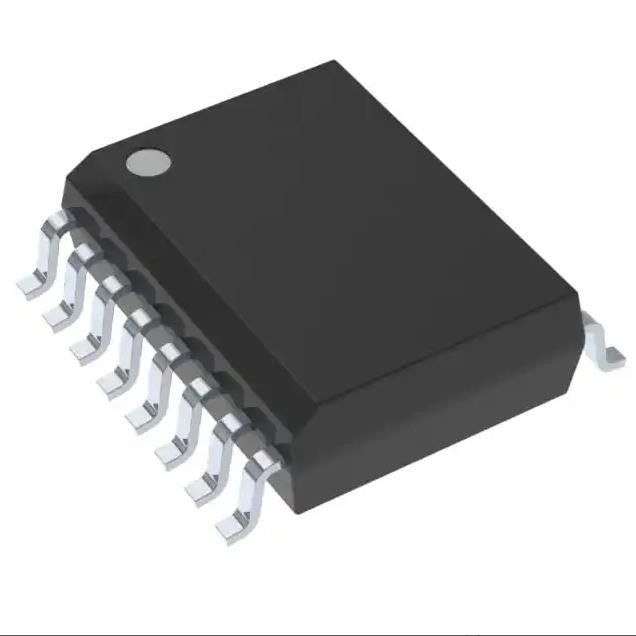

ISO1176DWRの集積回路の破片2500Vrms 3チャネル40Mbps 25kV/µs
RS422のRS485デジタルのアイソレーター2500Vrms 3チャネル40Mbps 25kV/µs CMTI 16-SOIC （0.295"、7.50mmの幅）
ISO1176DWRの特徴
EN 50170およびTIA/EIA-485-Aの条件を満たすか、または超過する
率40までMbpsに信号を送る
差動出力は超過する2.1ボルトを（54-Ω負荷）
低いバス キャパシタンス– 10 pF （最高）
バスの160までのトランシーバー
50 kV/μsの典型的で一時的な免除
バスのためのフェイル・セイフ受信機は、短い、遊んでいる開く
3.3-V入力は耐久性がある5-Vである
バスPin ESDの保護
–バス ピンとGND2間の16 kV HBM
–バス ピンとGND1間の6 kV HBM
ISO1176DWRの記述
ISO1176装置はPROFIBUSの使用のために設計されている隔離された差動ライン トランシーバーである
適用。装置はグラウンド ループがを提供するために壊れているので長い送電線にとって理想的である
大いにより大きい共通モード電圧範囲との操作。それぞれの対称の分離の障壁
装置はライン トランシーバーおよび論理のレベル インターフェイス間のULごとの分離の2500 VRMSを提供するためにテストされる
ISO1176DWRの指定
|
プロダクト
|
ISO1176DWR |
|
技術
|
容量性カップリング
|
|
タイプ
|
RS422、RS485
|
|
隔離された力
|
いいえ
|
|
チャネルの数
|
3
|
|
入力-側面1/Side 2
|
2/1
|
|
チャネル タイプ
|
単方向
|
|
電圧-分離
|
2500Vrms
|
|
共通モード一時的な免除（分）
|
25kV/µs
|
|
データ転送速度
|
40Mbps
|
|
伝搬遅延のtpLH/tpHL （最高）
|
-
|
|
脈拍幅のゆがみ（最高）
|
-
|
|
上昇/落下の時間（タイプ）
|
-
|
|
電圧-供給
|
3.15V | 5.5V、4.75V | 5.25V
|
|
実用温度
|
-40°C | 85°C
|
|
タイプの取付け
|
表面の台紙
|
|
パッケージ/場合
|
16-SOIC （0.295"、7.50mmの幅）
|
|
製造者装置パッケージ
|
16-SOIC
|
|
基礎プロダクト数
|
ISO1176
|
範囲（−10 ̊
改善された正確さを使って）。LM35シリーズisailableパック
DAC7715UB/1Kの適用
Profibus
工場自動化
ネットワーク センサー
モーターおよび動作制御
HVAおよび造るオートメーション ネットワーク
ネットワーク保証場所
環境及び輸出分類
| 属性 | 記述 |
|---|---|
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 2 （1年） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | 5A991B1 |
| HTSUS | 8542.39.0001 |
