詳細情報 |
|||
| 部品番号: | ISO7762FQDBQRQ1 | 入力-側面1/Side 2: | 4/2 |
|---|---|---|---|
| 電圧-分離: | 3000Vrms | 上昇/落下の時間（タイプ）: | 1.1ns、1.4ns |
| 電圧-供給: | 2.25V | 5.5V | 実用温度: | -40°C | 125°C |
製品の説明

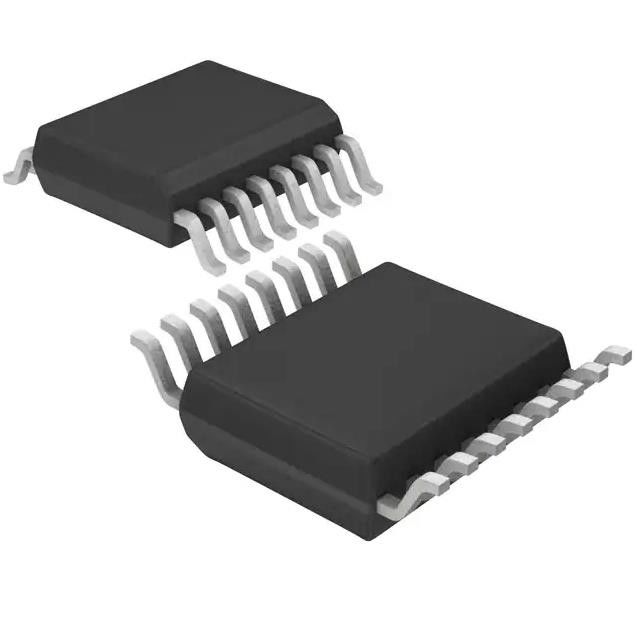

ISO7762FQDBQRQ1 3000Vrms 6チャネル100Mbps 85kV/µs CMTI 16-SSOP
缶のデジタル アイソレーター3000Vrms 6チャネル100Mbps 85kV/µs CMTI 16-SSOP （0.154"、3.90mmの幅）
ISO7762FQDBQRQ1の特徴
自動車適用のために修飾される
•AEC-Q100は次の結果と修飾した:
–装置温度の等級1:– 40°Cへの+125°C
周囲温度の範囲
–装置HBM ESD分類のレベル3A
–装置CDM ESD分類のレベルC6
•機能安全可能
–利用できるドキュメンテーション機能安全を助けるため
システム設計:ISO7760-Q1、ISO7761-Q1、
ISO7762-Q1、ISO7763-Q1
•Mbpsの100データ転送速度
•強い分離の障壁:
– >100-Yearは寿命を写し出した
– 5000までVRMSの分離の評価
–機能12.8までkVのサージ
– ±100 kV/μs典型的なCMTI
•広い供給の範囲:2.25 Vから5.5ボルト
•5.5-Vレベル翻訳への2.25-V
•デフォルトの出力最高（ISO776x）および低速（ISO776xF）
選択
•低い電力の消費、典型的な1.4 mA每の
1 Mbpsのチャネル
•低い伝搬遅延:5ボルトで典型的な11 ns
ISO7762FQDBQRQ1の記述
ISO776x-Q1装置は高性能である、
5000-VRMS （DWの6チャネルのデジタル アイソレーター
パッケージ）および3000-VRMS （DBQのパッケージ）分離
UL 1577ごとの評価。装置のこの系列はまたある
VDE、CSA、TUVおよびCQCに従って証明される。
ISO7762FQDBQRQ1の指定
|
プロダクト
|
ISO7762FQDBQRQ1
|
|
技術
|
容量性カップリング
|
|
タイプ
|
缶
|
|
隔離された力
|
いいえ
|
|
チャネルの数
|
6
|
|
入力-側面1/Side 2
|
4/2
|
|
チャネル タイプ
|
単方向
|
|
電圧-分離
|
3000Vrms
|
|
共通モード一時的な免除（分）
|
85kV/µs
|
|
データ転送速度
|
100Mbps
|
|
伝搬遅延のtpLH/tpHL （最高）
|
16ns、16ns
|
|
脈拍幅のゆがみ（最高）
|
4.9ns
|
|
上昇/落下の時間（タイプ）
|
1.1ns、1.4ns
|
|
電圧-供給
|
2.25V | 5.5V
|
|
実用温度
|
-40°C | 125°C
|
|
タイプの取付け
|
表面の台紙
|
|
パッケージ/場合
|
16-SSOP （0.154"、3.90mmの幅）
|
|
製造者装置パッケージ
|
16-SSOP
|
|
基礎プロダクト数
|
ISO7762
|
範囲（−10 ̊
環境及び輸出分類
改善された正確さを使って）。LM35シリーズは利用できるパックである
| 属性 | 記述 |
|---|---|
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 2 （1年） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
ISO7762FQDBQRQ1の適用
雑種の、電気およびパワートレイン システム（EV/HEV）
–電池の管理システム（BMS）
–機内充電器
–牽引インバーター
– DC/DCのコンバーター
–始動機/発電機
