詳細情報 |
|||
| 部品番号: | LMX2572RHAR | 地勢学: | 木びき台 |
|---|---|---|---|
| 出力タイプ: | 固定される | 出力の数: | 1 |
| 入る電圧- （分）: | 3.9V | 入る電圧- （最高）: | 36V |
| 電圧-出力（分/固定されて）: | 5V | 現在-出力: | 5.5A |
製品の説明

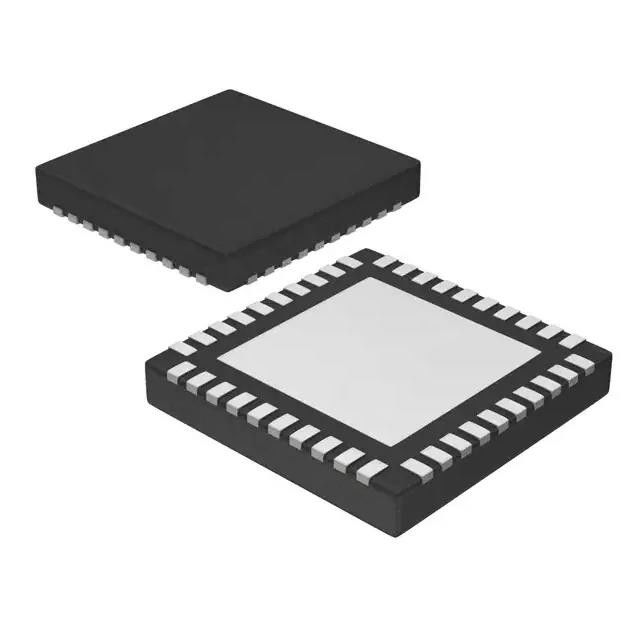

LMX2572RHARの頻度シンセサイザIC 6.4GHz 1 40-VFQFNはパッドを露出した
木びき台の切換え調整装置ICの陽性は5V 1出力5.5A 22-VFQFNを修理した
LMX2572は内部ダブラーを使用しないで12.5 MHzからの6.4 GHzに頻度を発生できるローパワーの、高性能ワイドバンドのシンセサイザである。PLLは単一3.3-V供給からのちょうど75 mAを消費している間優秀な性能を提供する。
デジタル移動式ラジオ（DMR）および無線マイクロフォンのような適用のために、LMX2572はFSK調節を支える。分離したレベルFSKおよび脈拍形成FSKは支えられる。直接デジタルFSK調節はプログラムするか、またはピンを通して達成可能である。
LMX2572RHARの特徴
•出力頻度:12.5 MHzから6.4 GHz
•低い電力の消費:3.3-V供給の75 mA
•– 100 kHzの106-dBc/Hz段階の騒音はと相殺した
6.4 GHzキャリア
•PLLの性能指数:– 232 dBc/Hz
•PLLは1/f騒音を正常化した:– 123.5 dBc/Hz
•32ビット僅かNのディバイダー
•整数の境界を拍車をかけると取除きなさい
プログラム可能な入力乗数
•倍数を渡る出力段階の同時性
装置
•JESD204B SYSREFのためのサポートとの
プログラム可能な遅れ
•傾斜路およびさえずり機能のためのサポート
•FSKの直接デジタル調節のためのサポート
•2プログラム可能な出力電力水平な差動
出力
•速いVCOの口径測定の速度: < 20="">
•3.5-V電源への単一3-V
LMX2572RHARの指定
|
タイプ
|
記述
|
|---|---|
|
部門
|
集積回路（IC）
時計/タイミング
クロック発振器、PLLsの頻度シンセサイザ
|
|
Mfr
|
テキサス・インスツルメント
|
|
シリーズ
|
-
|
|
プロダクト
|
LMX2572RHAR
|
|
タイプ
|
頻度シンセサイザ（RF）
|
|
PLL
|
はいバイパスと
|
|
入力
|
時計
|
|
出力
|
-
|
|
回路の数
|
1
|
|
入る比率-:出力
|
1:2
|
|
差動-入れられる:出力
|
はい/はい
|
|
最高頻度-
|
6.4GHz
|
|
ディバイダー/乗数
|
はい/はい
|
|
電圧-供給
|
3V | 3.5V
|
|
実用温度
|
-40°C | 85°C （TA）
|
|
タイプの取付け
|
表面の台紙
|
|
パッケージ/場合
|
40-VFQFNはパッドを露出した
|
|
製造者装置パッケージ
|
40-VQFN （6x6）
|
|
基礎プロダクト数
|
LMX2572
|
範囲（−10 ̊
環境及び輸出分類
avck-を使って
| 属性 | 記述 |
|---|---|
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 3 （168時間） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
LMX2572RHARの適用
テストおよび測定装置
•デジタル両方向のラジオ
•低い電力の無線通信システム
•衛星通信
•無線マイクロフォン
•礼儀の無線結合性
•MIMO
•レーダー
•高速にデータ変換装置の時間を記録すること
