詳細情報 |
|||
| 部品番号: | MCP1407T-E/MF | 電圧-供給: | 4.5V | 18V |
|---|---|---|---|
| 論理の電圧- VIL、VIH: | 0.8V、2.4V | 現在-ピーク出力（源、流し）: | 6A、6A |
| 上昇/落下の時間（タイプ）: | 20ns、20ns | 実用温度: | -40°C | 125°C |
製品の説明

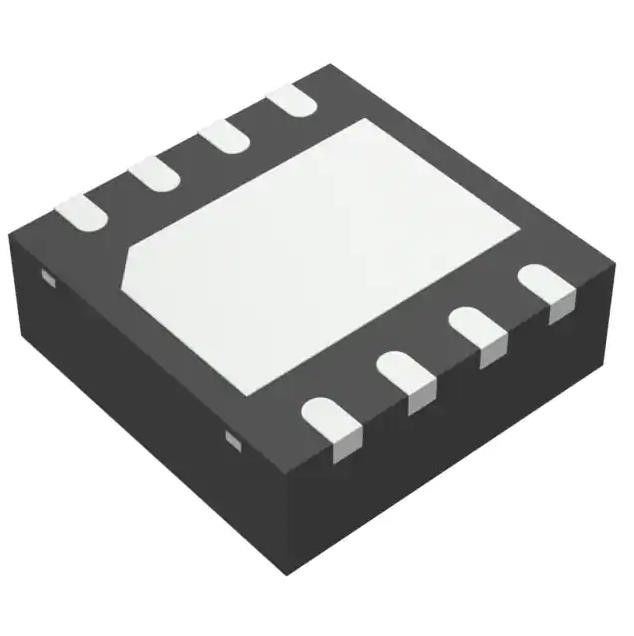

MCP1407T-E/MFの低側のゲートの運転者IC非逆になる8-DFN-S （6x5）
木びき台の切換え調整装置ICの肯定的で調節可能な1.25V 1出力1.2A 8-SOIC （0.154"、3.90mmの幅）
MCP1406/07装置はsingle-output特色にするbuffers/MOSFETの運転者の系列である
現在シュートによって低い上昇/落下の時間および伝搬遅延一致する6Aピーク ドライブ流れの機能で、
時。これらの装置はピン互換性があり、TC4420/TC4429 MOSFETの運転者の改善された版である。
MCP1407T-E/MFの特徴
•高いピーク出力の流れ:6.0A （典型的な）
•現在の低いシュートによって/交差伝導
出力段階
•広い入れられた供給電圧の動作範囲:
- 4.5Vへの18V
•高い容量性負荷駆動機構:
- 20 nsの2500 pF
- 40 nsの6800 pF
•短い遅延の時間:40 ns （典型的な）
•一致させた上昇/落下の時間
•低い供給の流れ:
- 論理『1"を使って入れられて– 130 µA （典型的な）
- 論理『0"を使って入れられて– 35 µA （典型的な）
•保護されるLatch-Up:1.5A逆に抗する
現在
•論理の入力は5Vまで否定的な振動に抗する
•TC4420/TC4429装置と互換性があるPin
•スペース節約8 Pin SOIC、PDIP
8 Pin 6つx 5つのmm DFNのパッケージ
MCP1407T-E/MFの指定
|
Mfr
|
マイクロチップ・テクノロジー
|
|
シリーズ
|
-
|
|
プロダクト
|
MCP1407T-E/MF
|
|
運転された構成
|
低側
|
|
チャネル タイプ
|
単一
|
|
運転者の数
|
1
|
|
ゲートのタイプ
|
IGBTのN-Channel、P-Channel MOSFET
|
|
電圧-供給
|
4.5V | 18V
|
|
論理の電圧- VIL、VIH
|
0.8V、2.4V
|
|
現在-ピーク出力（源、流し）
|
6A、6A
|
|
入れられたタイプ
|
非逆になること
|
|
上昇/落下の時間（タイプ）
|
20ns、20ns
|
|
実用温度
|
-40°C | 125°C
|
|
タイプの取付け
|
表面の台紙
|
|
パッケージ/場合
|
8-VDFNはパッドを露出した
|
|
製造者装置パッケージ
|
8-DFN-S （6x5）
|
|
基礎プロダクト数
|
MCP1407
|
範囲（−10 ̊
環境及び輸出分類
whのavck-
| 属性 | 記述 |
|---|---|
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 1 （無制限） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
MCP1407T-E/MFの適用
•スイッチ モード電源
•脈拍の変圧器ドライブ
•ライン・ドライバ
•モーターおよびソレノイド ドライブ
