詳細情報 |
|||
| プロダクト状態: | 活動的 | スイッチ タイプ: | 一般目的 |
|---|---|---|---|
| 出力の数: | 1 | 入る比率-:出力: | 1:01 |
| 出力環境設定: | 高い側面 | 出力タイプ: | P-Channel |
| 電圧-供給（Vcc/Vdd）: | 1V～5.5V | 電圧-負荷: | 5.5V |
製品の説明

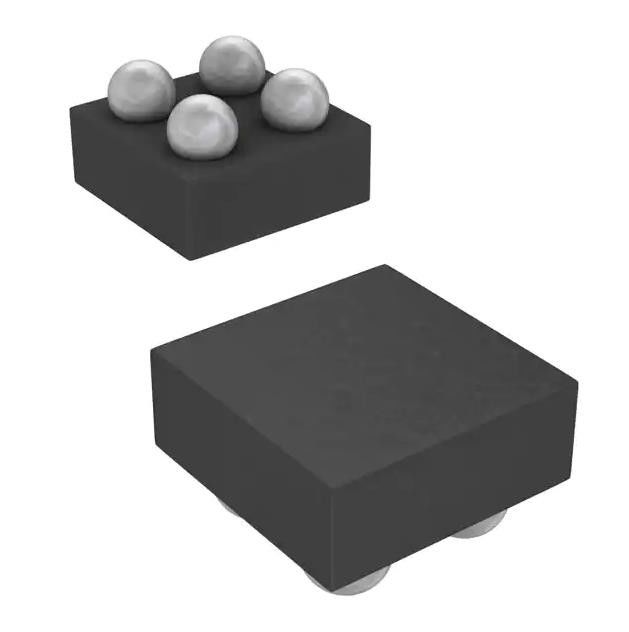

TPS22916CYFPR ICの電源スイッチ/運転者のP-Channelの1:1 4dsbga 2A 4-DSBGA
|
電源スイッチ/運転者の1:1のP-Channel 2A 4-DSBGA
|
TPS22916CYFPRの指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 力管理（PMIC） | |
| 電力配分スイッチ、負荷運転者 | |
| Mfr | テキサス・インスツルメント |
| シリーズ | - |
| パッケージ | テープ及び巻き枠（TR） |
| 切りなさいテープ（CT）を | |
| プロダクト状態 | 活動的 |
| スイッチ タイプ | 一般目的 |
| 出力の数 | 1 |
| 入る比率-:出力 | 1:1 |
| 出力環境設定 | 高い側面 |
| 出力タイプ | P-Channel |
| インターフェイス | - |
| 電圧-負荷 | 5.5V |
| 電圧-供給（Vcc/Vdd） | 1V | 5.5V |
| 現在-出力（最高） | 2A |
| Rdsの（タイプ） | 200mOhm |
| 入れられたタイプ | 非逆になること |
| 特徴 | 速度制御殺害した |
| 欠陥の保護 | 逆の流れ |
| 実用温度 | -40°C | 85°C （TA） |
| タイプの取付け | 表面の台紙 |
| 製造者装置パッケージ | 4-DSBGA |
| パッケージ/場合 | 4-XFBGA、DSBGA |
| 基礎プロダクト数 | TPS22916 |
TPS22916CYFPRの特徴
•入れられた作動の電圧範囲（VIN）:1 V-5.5 V
•最高の連続的な流れ（IMAX）:2 A
•オン抵抗（RON）:
– 5 VIN = 60 mΩ （タイプ。）、100 mΩ （最高85°C。）
– 1.8 VIN = 100 mΩ （タイプ。）、150 mΩ （最高85°C。）
– 1 VIN = 200 mΩ （タイプ。）、325 mΩ （最高85°C。）
•超低いパワー消費量:
–国家（I.Q.）で…:0.5のµA （タイプ。）、1つのµA （最高。）
–国家（ISD）を離れて…:10 nA （タイプ。）、100 nA （最高。）
– TPS22916BL/CL/CNL （ISD）:100 nA （タイプ。）、300 nA （最高。）
•ピンpulldown （RPD）でスマート:
– ≥ VIH （イオン）で…:10 nA （最高。）
– ≤ VIL （RPD）で…:750 kΩ （タイプ。）
•C版限界の侵入の流れの遅いタイミング:
– 5-V turn-on時間（トン）:5 mV/µsの1400のµs
– 1.8-V turn-on時間（トン）:1 mV/µsの3000のµs
– 1-V turn-on時間（トン）:0.3 mV/µsの6500のµs
•b版の速いタイミングは待ち時間を減らす:
– 5-V turn-on時間（トン）:57 mV/µsの115のµs
– 1.8-V turn-on時間（トン）:12 mV/µsの250のµs
– 1-V turn-on時間（トン）:3.3 mV/µsの510のµs
•Always-ON本当の逆の現在の妨害（RCB）:
–活発化の流れ（IRCB）:– 500 mA （タイプ。）
–逆の漏出（IIN、RCB）:– 300 nA （最高。）
•速い出力排出（QOD）:150 Ω （タイプ。） （N版にQODがない）
•活動的な低速可能にするため選択（L版）を
TPS22916CYFPRの適用
•Wearables
•Smartphones
•タブレット•携帯用スピーカー
TPS22916CYFPRの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 1 （無制限） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
