詳細情報 |
|||
| プロダクト状態: | 活動的 | 出力環境設定: | 陽性 |
|---|---|---|---|
| 出力タイプ: | 調節可能 | 調整装置の数: | 1 |
| 入る電圧- （最高）: | 3.6V | 電圧-出力（分/固定されて）: | 0.8V |
| 電圧-出力（最高）: | 3V | 電圧ドロップアウト（最高）: | 0.135V @ 300mA |
製品の説明

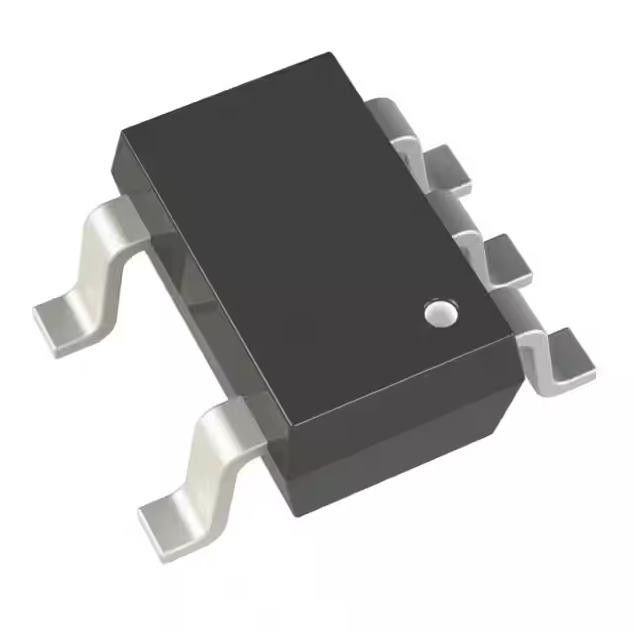

ADP171AUJZ-R7集積回路の破片IC Reg林Pos Adj 300ma Tsot23
線形電圧安定器ICの肯定的で調節可能な1出力300mA TSOT-23-5
ADP171AUJZ-R7の指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 力管理（PMIC） | |
| 線形電圧安定器- | |
| Mfr | アナログ・デバイセズ株式会社。 |
| シリーズ | - |
| パッケージ | テープ及び巻き枠（TR） |
| 切りなさいテープ（CT）を | |
| プロダクト状態 | 活動的 |
| 出力環境設定 | 陽性 |
| 出力タイプ | 調節可能 |
| 調整装置の数 | 1 |
| 入る電圧- （最高） | 3.6V |
| 電圧-出力（分/固定されて） | 0.8V |
| 電圧-出力（最高） | 3V |
| 電圧ドロップアウト（最高） | 0.135V @ 300mA |
| 現在-出力 | 300mA |
| 現在-静止（I.Q.） | 60 µA |
| 現在-供給（最高） | 260 µA |
| PSRR | 73dB | 47dB （1kHz | 100kHz） |
| 制御特徴 | 可能にしなさい |
| 記憶保護機構 | 流れに、電圧閉鎖（UVLO）の下の温度上の、 |
| 実用温度 | -40°C | 125°C |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 薄いSOT-23-5 TSOT-23-5 |
| 製造者装置パッケージ | TSOT-23-5 |
| 基礎プロダクト数 | ADP171 |
ADP171AUJZ-R7の特徴
最大出力の流れ:300 mA
入れられた電圧範囲:1.6 Vに3.6V
低い静止流れ
IGND = 0 mAの負荷が付いている23 µA
IGND = 300 mAの負荷が付いている170 µA
低い操業停止の流れ: <1>
低いドロップアウトの電圧:300 mAの負荷の66 mV
出力電圧正確さ:±1%
0.8ボルトから3.0ボルトに利用できる31までの固定出力電圧選択
調節可能出力電圧は0.8ボルト3.0ボルト（ADP171）まで及ぶ
ライン、負荷および温度上の正確さ:±3%
小さい1つのµFの陶磁器の出力コンデンサーが付いている馬小屋
1つのkHzの10のkHzの70 dBのPSRRの性能および73 dB
低雑音:30 µV rmsのVOUT = 0.8ボルト
現在の限界および熱積み過ぎの保護
論理制御可能にしなさい
密集した5鉛TSOTのパッケージ
ADP171AUJZ-R7の適用
携帯電話のデジタル カメラおよび可聴周波装置
携帯用および電池式装置
DSP/FPGA/microprocessorの供給
ポストdc dcの規則
ADP171AUJZ-R7の環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 1 （無制限） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
