詳細情報 |
|||
| プロダクト状態: | 活動的 | 機能: | 軽減する |
|---|---|---|---|
| 出力環境設定: | 陽性 | 地勢学: | 木びき台 |
| 出力タイプ: | 調節可能 | 出力の数: | 1 |
| 入る電圧- （分）: | 4.5V | 入る電圧- （最高）: | 17V |
製品の説明

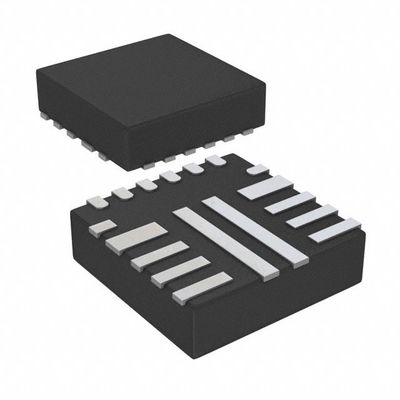

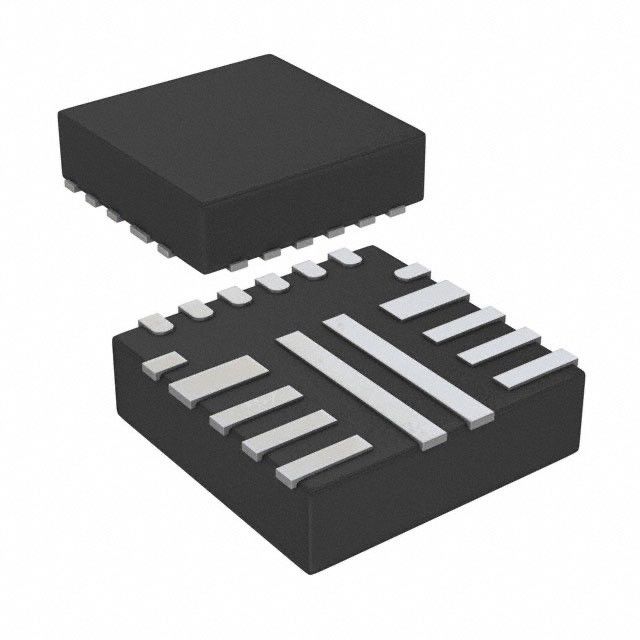

TPS56C215RNNRの集積回路の破片IC Regの木びき台Adj 12a 18vqfn
木びき台の切換え調整装置ICの肯定的で調節可能な0.6V 1出力12A 18-VFQFN
TPS56C215RNNRの指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 力管理（PMIC） | |
| 電圧安定器- DC DCの切換え調整装置 | |
| Mfr | テキサス・インスツルメント |
| シリーズ | SWIFT™、環境Mode™ D-CAP2™ |
| パッケージ | テープ及び巻き枠（TR） |
| 切りなさいテープ（CT）を | |
| プロダクト状態 | 活動的 |
| 機能 | 軽減する |
| 出力環境設定 | 陽性 |
| 地勢学 | 木びき台 |
| 出力タイプ | 調節可能 |
| 出力の数 | 1 |
| 入る電圧- （分） | 4.5V |
| 入る電圧- （最高） | 17V |
| 電圧-出力（分/固定されて） | 0.6V |
| 電圧-出力（最高） | 5.5V |
| 現在-出力 | 12A |
| 頻度-切換え | 400kHz、800kHz、1.2MHz |
| 実用温度 | -40°C | 125°C （TJ） |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 18-VFQFN |
| 製造者装置パッケージ | 18-VQFN-HR （3.5x3.5） |
| 基礎プロダクト数 | TPS56C215 |
TPS56C215RNNRの特徴
•統合された13.5-mΩおよび4.5-mΩ MOSFETs
•12-A連続的なIOUTを支える
•外的な5.0-Vバイアスのない4.5-V開始
•完全を渡る0.6-V ±-1%の参照の電圧
温度較差
•5.5-V出力電圧範囲への0.6-V
•陶磁器の出力コンデンサーを支える
•速い過渡応答のためのD-CAP3TMの制御モード
•選択可能な強制連続的な伝導モード
（FCCM）堅く出力電圧さざ波か自動車のために
高いライト負荷効率のための省略環境モード
•400のkHz、800のkHzおよび1.2 MHzの選択可能なFSW
•前偏りのある出力への単調な開始
•再しゃっくりが付いている2つの調節可能な現在の限界の設定
開始
•高められた効率のための任意外的な5-Vバイアス
•デフォルト1氏の柔らかい開始を用いる調節可能で柔らかい開始
時間
•– 150°C作動の接合部温度への40°C
•小さい3.5 mm X 3.5 mm HotRodTM QFNのパッケージ
•WEBENCH®のデザイン・ツールで支えられる
TPS56C215RNNRの適用
•雲計算するサーバー貯蔵
•電気通信およびネットワーキングのポイントの負荷（ポール）
•IPCsの工場自動化、PLCのテスト測定•上限DTV
TPS56C215RNNRの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 2 （1年） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
