詳細情報 |
|||
| インターフェイス: | 平行、PWM | 技術: | 力MOSFET |
|---|---|---|---|
| ステップ決断: | - | 適用: | 自動車 |
| 現在-出力: | 8A | 電圧-供給: | 5.5V～18V |
| 電圧-負荷: | 5.5V～18V | 実用温度: | -40°C | 150°C （TJ） |
製品の説明

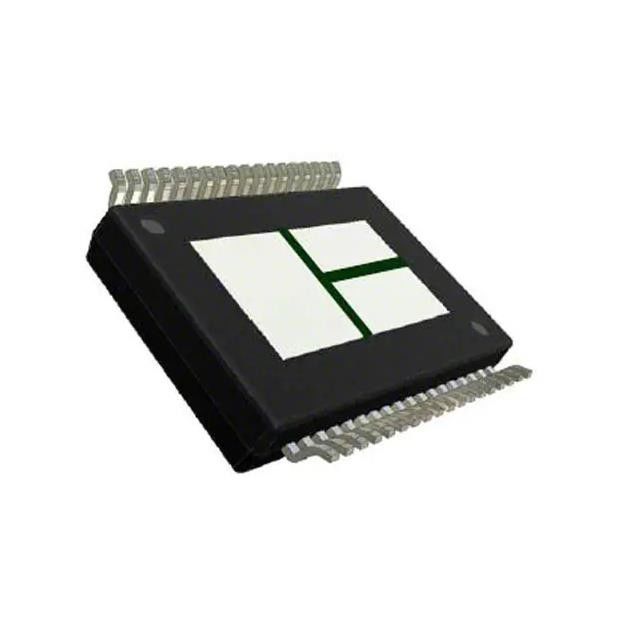

VNH5180ATR-Eの温度検出器の破片MOSFET平行PWM PowerSSO-36 TP
IC MTR DRVR 5.5V-18V 36POWERSSO
VNH5180ATR-Eの指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 力管理（PMIC） | |
| モーター運転者、コントローラー | |
| Mfr | STMicroelectronics |
| シリーズ | ECOPACK®、VIPower™ |
| パッケージ | テープ及び巻き枠（TR） |
| 切りなさいテープ（CT）を | |
| プロダクト状態 | 活動的 |
| 段階モーター タイプ- | - |
| モーター タイプ- AC、DC | ブラシをかけられたDC |
| 機能 | 運転者-十分に統合された、制御および力の段階 |
| 出力環境設定 | 半分橋（2） |
| インターフェイス | 平行、PWM |
| 技術 | 力MOSFET |
| ステップ決断 | - |
| 適用 | 自動車 |
| 現在-出力 | 8A |
| 電圧-供給 | 5.5V | 18V |
| 電圧-負荷 | 5.5V | 18V |
| 実用温度 | -40°C | 150°C （TJ） |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 36-PowerBFSOP （0.295"、7.50mmの幅） |
| 製造者装置パッケージ | PowerSSO-36 TP |
| 基礎プロダクト数 | VNH5180 |
VNH5180ATR-Eの特徴
•出力電流:8 A
•3つのV CMOSの多用性がある入力
•不足電圧の操業停止
•過電圧クランプ
•熱操業停止
•交差伝導の保護
•流れおよび力の限定
•非常に低い予備発電の消費
•PWM操作20までのKHz
•地面の損失およびVCCの損失に対する保護
•比例した現在の感覚の出力流れを自動車に乗るため
•地面に不足分およびVCCに不足分から保護される出力
•パッケージ:ECOPACK®
•3つのV CMOSの多用性がある入力
•不足電圧の操業停止
•過電圧クランプ
•熱操業停止
•交差伝導の保護
•流れおよび力の限定
•非常に低い予備発電の消費
•PWM操作20までのKHz
•地面の損失およびVCCの損失に対する保護
•比例した現在の感覚の出力流れを自動車に乗るため
•地面に不足分およびVCCに不足分から保護される出力
•パッケージ:ECOPACK®
VNH5180ATR-Eの記述
VNH5180A-Eは自動車の広い範囲のために意図されている完全な橋モーター運転者である
適用。装置は二重単一高側の運転者および2つの低側のスイッチを織込んでいる。
VNH5180ATR-Eの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 3 （168時間） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
