詳細情報 |
|||
| 二方向チャネル: | 4 | 電圧 - 逆スタンドオフ (標準): | 3.6V （最高） |
|---|---|---|---|
| 電圧 - ブレークダウン (最小): | 5.5V | 電圧- （最高） @ Ippを締め金で止めること: | 8.8V （タイプ） |
| 電流 - ピークパルス (10/1000µs): | 5A （8/20µs） | パワー - ピークパルス: | 17W |
| キャパシタンス@頻度: | 0.27pF @ 1MHz | 実用温度: | -40°C | 125°C （TA） |
製品の説明

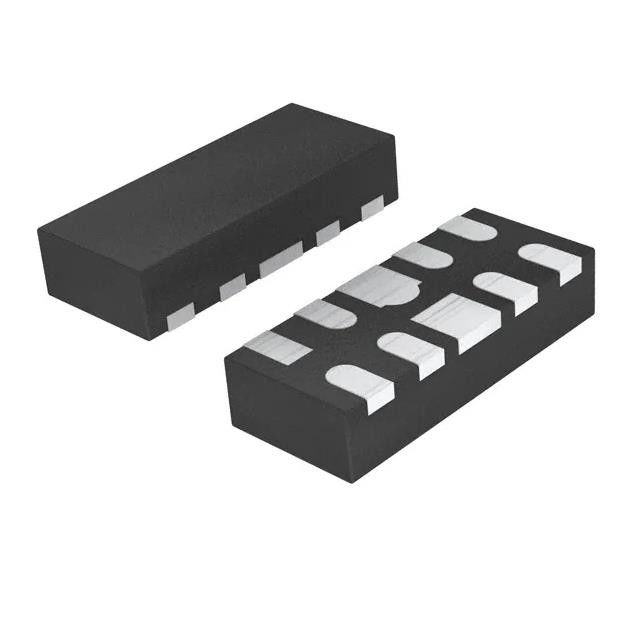

TPD4E02B04DQARの温度検出器の破片TVのダイオード3.6VWM 8.8VC 10USON
8.8V （タイプ）クランプ5A （8/20µs） Ipp TVのダイオードの表面の台紙10-USON （2.5x1）
TPD4E02B04DQARの指定
| タイプ | 記述 |
| 部門 | 回路保護 |
| 一時的な電圧サプレッサー（TV） | |
| TVのダイオード | |
| Mfr | テキサス・インスツルメント |
| シリーズ | - |
| パッケージ | テープ及び巻き枠（TR） |
| 切りなさいテープ（CT）を | |
| プロダクト状態 | 活動的 |
| タイプ | Zener |
| 二方向チャネル | 4 |
| 電圧-逆のスタンドオフ（タイプ） | 3.6V （最高） |
| 電圧-故障（分） | 5.5V |
| 電圧- （最高） @ Ippを締め金で止めること | 8.8V （タイプ） |
| 現在-ピーク脈拍（10/1000µs） | 5A （8/20µs） |
| パワー ピーク脈拍 | 17W |
| 電力線保護 | いいえ |
| 適用 | HDMI |
| キャパシタンス@頻度 | 0.27pF @ 1MHz |
| 実用温度 | -40°C | 125°C （TA） |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 10-UFDFN |
| 製造者装置パッケージ | 10-USON （2.5x1） |
| 基礎プロダクト数 | TPD4E02B04 |
TPD4E02B04DQARの特徴
•IEC 61000-4-2のレベル4 ESDの保護
– ±12 kV接触の排出
– ±15 kV空隙の排出
•IEC 61000-4-4 EFTの保護
– 80 A （5/50 ns）
•IEC 61000-4-5のサージの保護
– 2 A （µs 8/20の）
•IOキャパシタンス:
– 0.25 pF （典型的）
– 0.33 pF （最高）
•DCの絶縁破壊電圧:5.5 V （最低）
•超低い漏出流れ:10 nA （最高）
•電圧を締め金で止める低いESD:8.8 5-A TLPのV
•サポート高速インターフェイス10までのGbps
•産業温度較差:– 40°Cへの+125°C
•容易パッケージを導くことをFlow-Through
TPD4E02B04DQARの適用
•端装置
–ラップトップおよび卓上
–セット トップ ボックス
– TVおよびモニター
–可動装置およびタブレット
– DVRおよびNVR
•インターフェイス
– USBのタイプC
– USB 3.1 GEN 2
– HDMI 2.0/1.4
– USB 3.0
– DisplayPort 1.3
– PCIは3.0を表現する
TPD4E02B04DQARの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 1 （無制限） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
