詳細情報 |
|||
| チャネルの数: | 4 | 入力-側面1/Side 2: | 3/1 |
|---|---|---|---|
| チャネル タイプ: | 単方向 | 電圧-分離: | 4243Vrms |
| 共通モード一時的な免除（分）: | 25kV/µs | データ転送速度: | 150Mbps |
| 伝搬遅延のtpLH/tpHL （最高）: | 10.5ns、10.5ns | 脈拍幅のゆがみ（最高）: | 2ns |
製品の説明

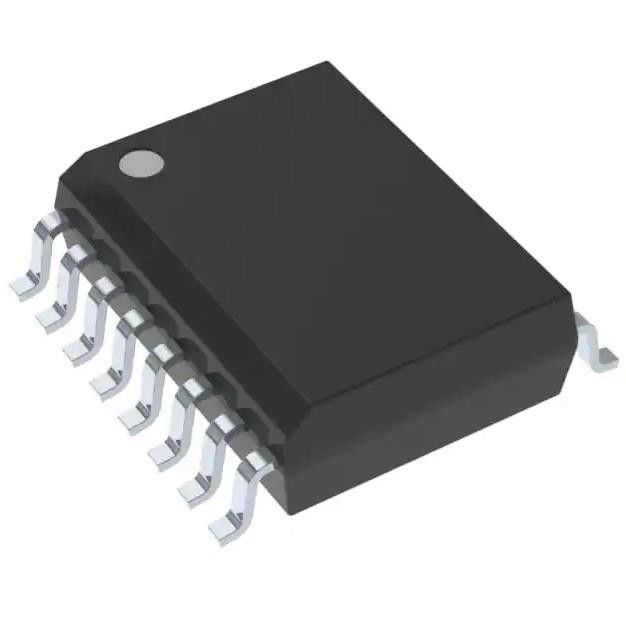

ISO7641FMDWRデジタルのアイソレーター4243Vrms 4チャネル150Mbps 25kV/µs CMTI 16-SOIC
一般目的のデジタル アイソレーター4243Vrms 4チャネル150Mbps 25kV/µs CMTI 16-SOIC （0.295"、7.50mmの幅）
ISO7641FMDWRの指定
| タイプ | 記述 |
| 部門 | アイソレーター |
| デジタル アイソレーター | |
| Mfr | テキサス・インスツルメント |
| シリーズ | - |
| パッケージ | テープ及び巻き枠（TR） |
| 切りなさいテープ（CT）を | |
| プロダクト状態 | 活動的 |
| 技術 | 容量性カップリング |
| タイプ | 一般目的 |
| 隔離された力 | いいえ |
| チャネルの数 | 4 |
| 入力-側面1/Side 2 | 3/1 |
| チャネル タイプ | 単方向 |
| 電圧-分離 | 4243Vrms |
| 共通モード一時的な免除（分） | 25kV/µs |
| データ転送速度 | 150Mbps |
| 伝搬遅延のtpLH/tpHL （最高） | 10.5ns、10.5ns |
| 脈拍幅のゆがみ（最高） | 2ns |
| 上昇/落下の時間（タイプ） | 1.6ns、1ns |
| 電圧-供給 | 2.7V | 5.5V |
| 実用温度 | -40°C | 125°C （TA） |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 16-SOIC （0.295"、7.50mmの幅） |
| 製造者装置パッケージ | 16-SOIC |
| 基礎プロダクト数 | ISO7641 |
ISO7641FMDWRの特徴
•率に信号を送ること:150 Mbps
•低い電力の消費、チャネル（3.3-V供給）ごとの典型的なICC:
– ISO7640FM:25 Mbpsの2 mA
– ISO7641FM:25 Mbpsの2.4 mA
•低い伝搬遅延:典型的な7 ns
•出力はフェイル・セイフ モードの低州に履行を怠る
•広い温度較差:– 40°Cへの125°C
•典型的な50-KV/µs一時的な免除
•SiO2分離の障壁との長い生命
•2.7-V、3.3-Vおよび5-V供給の論理のレベルから作動する
•広いボディSOIC-16パッケージ
•安全および規制当局の許可
– UL 1577ごとの1分の6000 VPK/4243 VRMS
– VDE 6000 VPKのトランジェントの過電圧、DIN V VDEごとの1414 VPKの定常電圧V 0884-10 （VDE V 0884-10）:2006-12年
– CSAの構成の引受通知5AのIEC装置情報（1） 60950-1、IEC 61010-1、およびIEC 60601-1の端装置の標準
– TUV 5 KVRMSは10.30 mmのSOIC （16）ごとの絶縁材を× 7.50 mm EN/UL/CSA 61010-1補強した
– CQCはGB4943.1-2011ごとの絶縁材を補強した
ISO7641FMDWRの適用
•オプトカプラー取り替え:
–産業Fieldbus
– Profibus
– Modbus
– DeviceNet™のデータ・バス
–サーボ機構 インターフェイス
–運動制御
–電源
–電池のパック
ISO7641FMDWRの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 3 （168時間） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
