詳細情報 |
|||
| 回路の数: | 1 | 回路ごとのチャネル: | 2 |
|---|---|---|---|
| 電圧- VCCA: | 1.2V～3.6V | 電圧- VCCB: | 1.2V～3.6V |
| データ転送速度: | 500Mbps | 実用温度: | -40°C | 85°C （TA） |
| 製造者装置パッケージ: | 8-VSSOP | チャネル タイプ: | 双方向 |
製品の説明

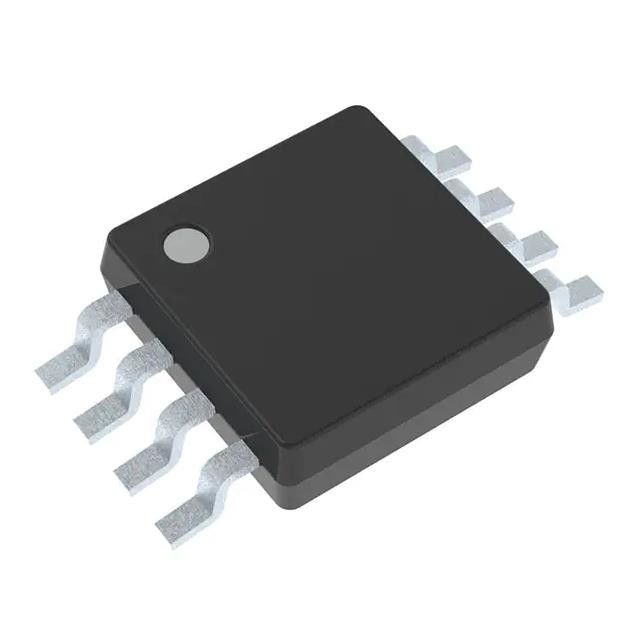

SN74AVC2T45DCUR 集積回路チップ IC TRANSLTR 双方向 8VSSOP
電圧レベル変換器 双方向 1回路 2チャンネル 500Mbps 8-VSSOP
仕様 SN74AVC2T45DCUR
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 論理 | |
| 翻訳者、レベルシフター | |
| 製造元 | テキサス・インスツルメンツ |
| シリーズ | 74AVC |
| パッケージ | テープ＆リール（TR） |
| カットテープ(CT) | |
| 製品の状態 | アクティブ |
| 翻訳者の種類 | 電圧レベル |
| チャンネルタイプ | 双方向 |
| 回路数 | 1 |
| 回路あたりのチャネル数 | 2 |
| 電圧 - VCCA | 1.2V～3.6V |
| 電圧 - VCCB | 1.2V～3.6V |
| 入力信号 | - |
| 出力信号 | - |
| 出力タイプ | トライステート、非反転 |
| データレート | 500Mbps |
| 動作温度 | -40℃～85℃(TA) |
| 特徴 | - |
| 取付タイプ | 表面実装 |
| パッケージ・ケース | 8-VFSOP (0.091インチ、2.30mm幅) |
| サプライヤーデバイスパッケージ | 8-VSSOP |
| 基本製品番号 | 74AVC2T45 |
特徴 のSN74AVC2T45DCUR
• Texas Instruments NanoFree™ パッケージで利用可能
• VCC 分離機能: どちらかの VCC 入力が GND の場合、両方のポートがハイインピーダンス状態になります。
• デュアル電源レール設計
• I/O は 4.6V の過電圧耐性を備えています
• Ioff は部分パワーダウン モード動作をサポート
• 最大データレート
– 500 Mbps (1.8 V ～ 3.3 V)
– 320 Mbps (<1.8 V ～ 3.3 V)
– 320 Mbps (2.5 V または 1.8 V へのレベルシフト)
– 280 Mbps (1.5 V へのレベルシフト)
– 240 Mbps (1.2 V へのレベルシフト)
• JESD 78、クラス II に準拠した 100 mA を超えるラッチアップ性能
• JESD 22を超えるESD保護
アプリケーションのSN74AVC2T45DCUR
• スマートフォン
• サーバー
• デスクトップ PC およびノートブック
• その他のポータブルデバイス
環境および輸出の分類SN74AVC2T45DCURの
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 1 (無制限) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
