詳細情報 |
|||
| 調整装置の数: | 1 | 入る電圧- （最高）: | 5.5V |
|---|---|---|---|
| 電圧-出力（分/固定されて）: | 1.22V | 電圧-出力（最高）: | 5.5V |
| 現在-出力: | 200mA | 現在-静止（I.Q.）: | 220 µA |
| 実用温度: | -40°C | 125°C | 製造者装置パッケージ: | SOT-23-6 |
製品の説明

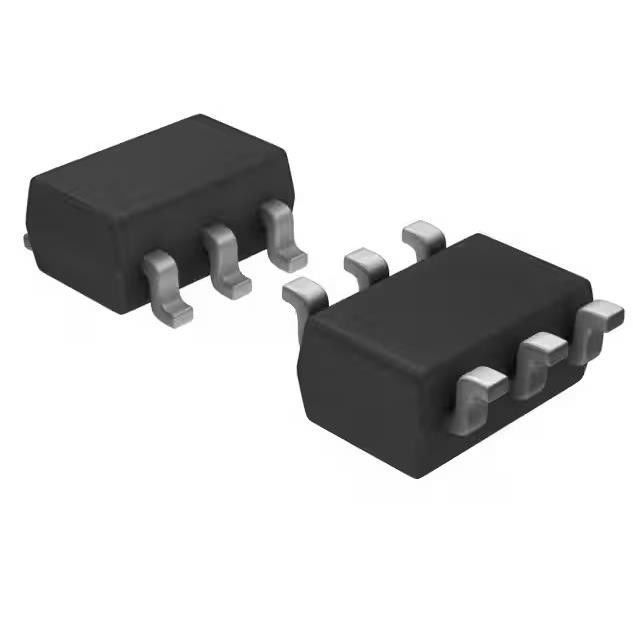

TPS79301DBVRG4Q1集積回路の破片1の出力200mA SOT-23-6
線形電圧安定器ICの肯定的で調節可能な1出力200mA SOT-23-6
TPS79301DBVRG4Q1の指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 力管理（PMIC） | |
| 線形電圧安定器- | |
| Mfr | テキサス・インスツルメント |
| シリーズ | 、AEC-Q100自動車 |
| パッケージ | テープ及び巻き枠（TR） |
| 切りなさいテープ（CT）を | |
| プロダクト状態 | 活動的 |
| 出力環境設定 | 陽性 |
| 出力タイプ | 調節可能 |
| 調整装置の数 | 1 |
| 入る電圧- （最高） | 5.5V |
| 電圧-出力（分/固定されて） | 1.22V |
| 電圧-出力（最高） | 5.5V |
| 電圧ドロップアウト（最高） | - |
| 現在-出力 | 200mA |
| 現在-静止（I.Q.） | 220 µA |
| PSRR | 70dB | 43dB （100Hz | 100kHz） |
| 制御特徴 | 可能にしなさい |
| 記憶保護機構 | 流れに、温度上の、電圧閉鎖（UVLO）の下の逆の極性、 |
| 実用温度 | -40°C | 125°C |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | SOT-23-6 |
| 製造者装置パッケージ | SOT-23-6 |
| 基礎プロダクト数 | TPS79301 |
TPS79301DBVRG4Q1の特徴
•自動車適用のために修飾される
•AEC-Q100は次の結果と修飾した:
–装置温度の等級1:– 40°Cへの+125°C
–装置HBM ESD分類のレベル1C
–装置CDM ESD分類のレベルC2
•ENが付いている200 mA低ドロップアウトの調整装置
•1.8-V、2.5-V、2.8-V、3-V、3.3-V、4.75-Vおよび調節可能な選択で利用できる
•高いPSRR （10のkHzの70 dB）
•超低い騒音（32 μV）
•速い始動時間（50のμs）
•2.2-μF陶磁器のコンデンサーが付いている馬小屋
•優秀な負荷およびライン トランジェント
•まさに低いドロップアウトの電圧（満載、TPS79330-Q1の112 mV）
•5 Pin SOT-23 （DBV）パッケージ
TPS79301DBVRG4Q1の適用
•VCOs
•RF
•Bluetooth™
TPS79301DBVRG4Q1の環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 1 （無制限） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
