詳細情報 |
|||
| 要素の数: | 1 | 要素ごとのビットの数: | 1 |
|---|---|---|---|
| 出力タイプ: | 3 ステート | 現在-高い出力低い: | 32mA、32mA |
| 電圧-供給: | 1.8V | 5.5V | 実用温度: | -40°C | 125°C （TA） |
| 製造者装置パッケージ: | 5-SSOP | 論理のタイプ: | 緩衝し、非逆になる |
製品の説明

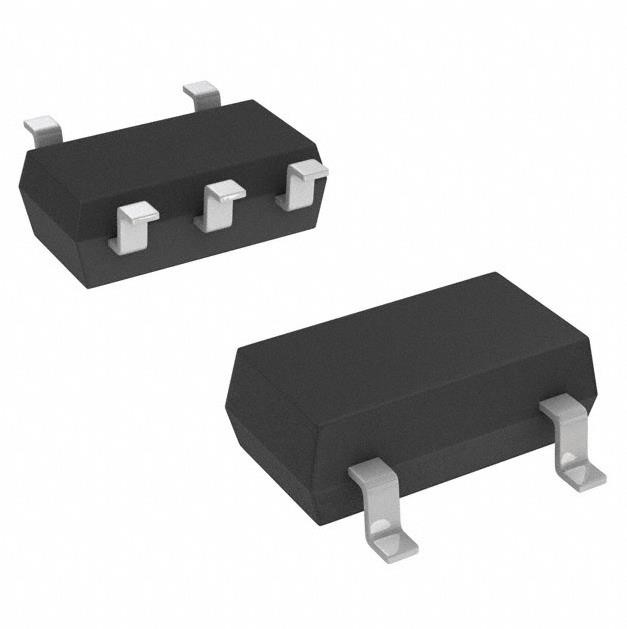

TC7SZ125FU、LJ （CTの集積回路の破片の緩衝NON-INVERT 5.5V USV
要素の3州の出力5-SSOPごとの1つの要素1ビットを非逆にする緩衝
TC7SZ125FU、LJ （CTの指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 論理 | |
| 緩衝、運転者、受信機、トランシーバー | |
| Mfr | 東芝の半導体および貯蔵 |
| シリーズ | TC7SZ |
| パッケージ | テープ及び巻き枠（TR） |
| 切りなさいテープ（CT）を | |
| プロダクト状態 | 活動的 |
| 論理のタイプ | 緩衝し、非逆になる |
| 要素の数 | 1 |
| 要素ごとのビットの数 | 1 |
| 入れられたタイプ | - |
| 出力タイプ | 3州 |
| 現在-高い出力低い | 32mA、32mA |
| 電圧-供給 | 1.8V | 5.5V |
| 実用温度 | -40°C | 125°C （TA） |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 5-TSSOP、SC-70-5、SOT-353 |
| 製造者装置パッケージ | 5-SSOP |
| 基礎プロダクト数 | TC7SZ125 |
TC7SZ125FU、LJ （CTの特徴
（1） AEC-Q100 （H） （ノート1） Rev.
（2）広い実用温度範囲:Topr = -40から125 （ノート2）
（3）高出力の流れ:
VCCの= 3.0ボルトの±24 mA （分）
（4）極度の高速操作:tpd = VCCの= 5.0ボルトのCLの2.6 ns （タイプ。） = 50 pF
（5）操作の電圧範囲:VCCの= 1.65から5.5ボルト
（6） 5.5 Vの耐久性がある入力
（7） 5.5ボルト力の保護出力
（8） 3.3ボルトVCCで作動させた場合マッチTC74LCXシリーズの性能
ノート1:この装置はAEC-Q100の信頼性の条件と迎合的である。細部については、接触あなたの東芝の販売代理人。
ノート2:J （CTの命令の部品番号の終りの装置のため。Topr = -40から他の装置のための85。
TC7SZ125FU、LJ （CTの適用
3州の出力が付いているバス緩衝
TC7SZ125FU、LJ （CTの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 1 （無制限） |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
