詳細情報 |
|||
| シリーズ: | 74LVC | プロダクト状態: | 活動的 |
|---|---|---|---|
| タイプの取付け: | 表面の台紙 | 製造者装置パッケージ: | SOT-23-5 |
| パッケージ/場合: | SC-74A、SOT-753 | 電圧: | 5.5V |
製品の説明

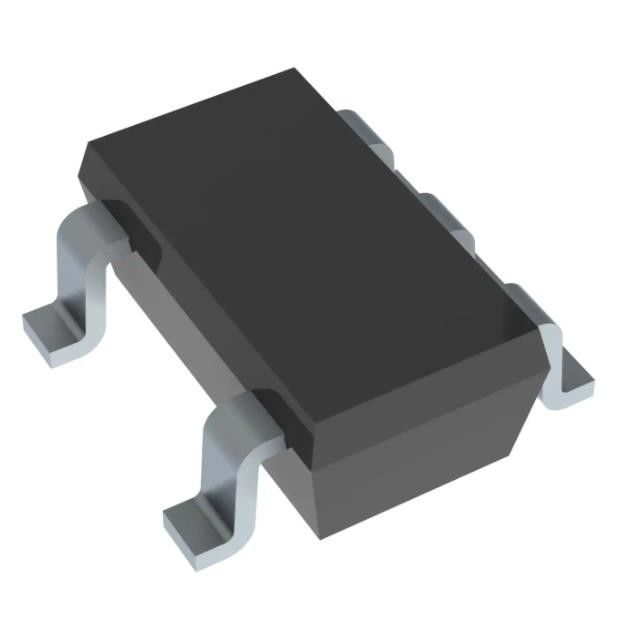

SN74LVC1G125DBV 集積回路チップ IC BUF 非反転 5.5V SOT23-5
IC チャンネル SOT-23-5
SN74LVC1G125DBVの仕様
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 論理 | |
| ゲートとインバーター | |
| 製造元 | テキサス・インスツルメンツ |
| シリーズ | 74LVC |
| パッケージ | テープ＆リール（TR） |
| カットテープ(CT) | |
| 製品の状態 | アクティブ |
| 取付タイプ | 表面実装 |
| サプライヤーデバイスパッケージ | SOT-23-5 |
| パッケージ・ケース | SC-74A、SOT-753 |
| 基本製品番号 | 74LVC1G125 |
特徴SN74LVC1G125DBVの
• 0.5mmピッチの超小型0.64mm2パッケージ（DPW）で入手可能
• 5V VCC動作をサポート
• 入力は 5.5 V までの電圧を受け入れます
• VCC へのダウントランスレーションを提供
• 3.3 V での最大 tpd 3.7 ns
• 低消費電力、最大10μAのICC
• 3.3Vで±24mAの出力ドライブ
• Ioff は、ライブ挿入、部分パワーダウン モード、およびバックドライブ保護をサポートします。
• JESD 78、クラス II に準拠した 100 mA を超えるラッチアップ性能
• JESD 22を超えるESD保護
– 2000-V 人体モデル (A114-A)
– 200V マシンモデル (A115-A)
– 1000V充電デバイスモデル（C101）
• 5V VCC動作をサポート
• 入力は 5.5 V までの電圧を受け入れます
• VCC へのダウントランスレーションを提供
• 3.3 V での最大 tpd 3.7 ns
• 低消費電力、最大10μAのICC
• 3.3Vで±24mAの出力ドライブ
• Ioff は、ライブ挿入、部分パワーダウン モード、およびバックドライブ保護をサポートします。
• JESD 78、クラス II に準拠した 100 mA を超えるラッチアップ性能
• JESD 22を超えるESD保護
– 2000-V 人体モデル (A114-A)
– 200V マシンモデル (A115-A)
– 1000V充電デバイスモデル（C101）
アプリケーション SN74LVC1G125DBVの
• ケーブルモデム終端システム
• 高速データ収集と生成
• 軍事: レーダーとソナー
• モーター制御: 高電圧
・電力線通信モデム
• SSD: 内蔵または外付け
• ビデオブロードキャストとインフラストラクチャ: スケーラブルなプラットフォーム
• ビデオ ブロードキャスト: IP ベースのマルチフォーマット トランスコーダ
• ビデオ通信システム
環境および輸出の分類SN74LVC1G125DBVの
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 1 (無制限) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
