詳細情報 |
|||
| 要素ごとのビットの数: | 4 | 入れられたタイプ: | - |
|---|---|---|---|
| 出力タイプ: | 3 ステート | 現在-高い出力低い: | 7.8mA、7.8mA |
| 電圧-供給: | 2V | 6V | 実用温度: | -40°C | 85°C （TA） |
製品の説明

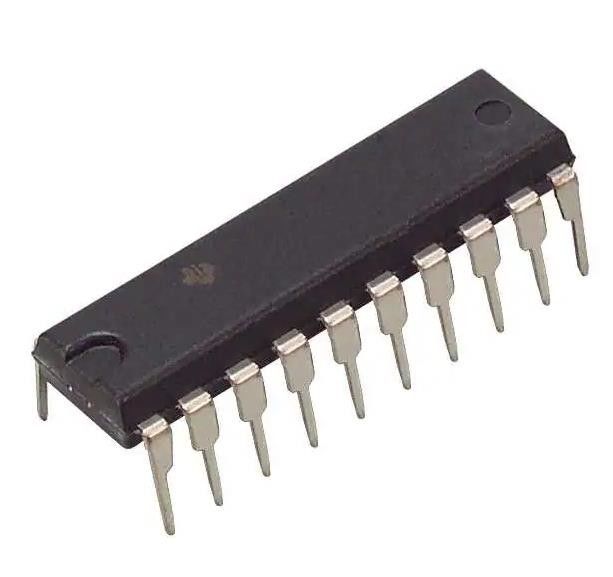

要素の3州20-PDIPごとのSN74HC244Nの緩衝集積回路の破片4ビット
集積回路ICの破片の緩衝NON-INVERT 6V 20DIP
SN74HC244Nの指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 緩衝、運転者、受信機、トランシーバー | |
| Mfr | テキサス・インスツルメント |
| シリーズ | 74HC |
| パッケージ | 管 |
| プロダクト状態 | 活動的 |
| 論理のタイプ | 緩衝し、非逆になる |
| 要素の数 | 2 |
| 要素ごとのビットの数 | 4 |
| 入れられたタイプ | - |
| 出力タイプ | 3州 |
| 現在-高い出力低い | 7.8mA、7.8mA |
| 電圧-供給 | 2V | 6V |
| 実用温度 | -40°C | 85°C （TA） |
| タイプの取付け | 穴を通して |
| パッケージ/場合 | 20-DIP （0.300"、7.62mm） |
| 製造者装置パッケージ | 20-PDIP |
| 基礎プロダクト数 | 74HC244 |
SN74HC244Nの特徴
•広作動の電圧範囲2ボルトから6ボルト
•High-Current出力は15のLSTTLの負荷に運転する
•3州の出力はバス路線を運転するか、または記憶アドレス・レジスタを緩衝する
•低い電力の消費:ICC、80-µA （最高）
•典型的なtpd = 11 ns
•±6 mAは5ボルトでドライブを出力した
•1つのµA （最高）の低い入力電流
•MIL-PRF-38535に迎合的なプロダクトですべての変数は通知がなければテストされる。他のすべてのプロダクトで、生産の処理は必ずしもすべての変数のテストを含んでいない。
SN74HC244Nの適用
•サーバー
•LED表示
•ネットワーク スイッチ
•電気通信の下部組織
•モーター運転者
•入力/出力のエキスパンダー
SN74HC244Nの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 1 （無制限） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
