詳細情報 |
|||
| 回路の数: | 1 | 回路ごとのチャネル: | 4 |
|---|---|---|---|
| 電圧- VCCA: | 1.2 V | 3.6ボルト | 電圧- VCCB: | 1.65 V | 5.5ボルト |
| 入力信号: | - | パッケージ/場合: | 14-VFQFNはパッドを露出した |
| 出力タイプ: | トライステート、非反転 | データ転送速度: | 100Mbps |
| ハイライト: | TXB0104RGYRの電圧レベルの訳者,二方向の電圧レベルの訳者,4つのチャネルの電圧レベルの訳者 |
||
製品の説明

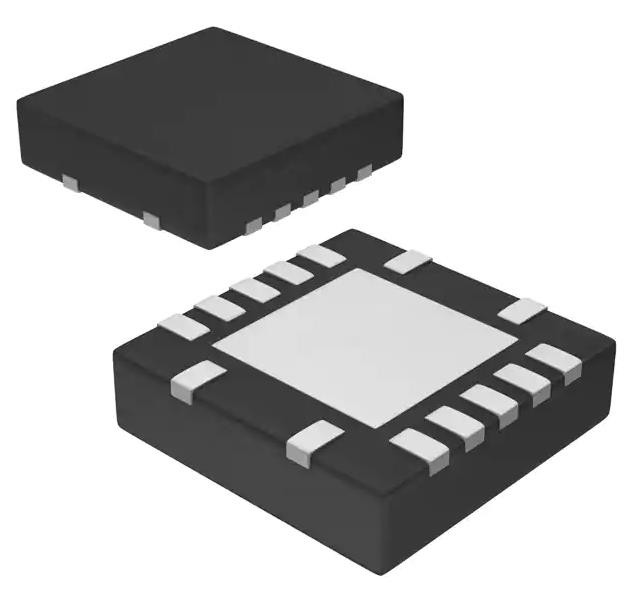

TXB0104RGYRの電圧レベルの訳者二方向の1つの回路4チャネル100Mbps
IC TRANSLTR二方向14VQFN
TXB0104RGYRの指定
| タイプ | 記述 |
| 部門 | 訳者、水平なベルト寄せ |
| Mfr | テキサス・インスツルメント |
| シリーズ | - |
| パッケージ | テープ及び巻き枠（TR） |
| プロダクト状態 | 活動的 |
| 訳者のタイプ | 電圧レベル |
| チャネル タイプ | 二方向 |
| 回路の数 | 1 |
| 回路ごとのチャネル | 4 |
| 電圧- VCCA | 1.2 V | 3.6ボルト |
| 電圧- VCCB | 1.65 V | 5.5ボルト |
| 入力信号 | - |
| 出力信号 | - |
| 出力タイプ | 三国から成った、非逆にされる |
| データ転送速度 | 100Mbps |
| 実用温度 | -40°C | 85°C （TA） |
| 特徴 | 自動方向感知 |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 14-VFQFNはパッドを露出した |
| 製造者装置パッケージ | 14-VQFN （3.5x3.5） |
| 基礎プロダクト数 | TXB0104 |
TXB0104RGYRの特徴
•1.2-Vへの港の3.6-Vおよび1.65-VへのBの港（VCCAの≤ VCCB）の5.5-V
•VCC分離の特徴:どちらかのGNDのVCC入力ssがhigh-impedance州に、すべての出力あれば
•出力は（VCCAに参照されるOE）入力回路を可能にする
•低い電力の消費、5-μA最高ICC
•私は部分的なパワー モード操作を支える
•Latch-upの性能はJESD 78のクラスごとの100 mAをII超過する
•ESDの保護はJESD 22を超過する
–港:
•2500-V人間ボディ モデル（A114-B）
•1500-V満た装置モデル（C101）
– Bの港:
•±15 kV人間ボディ モデル（A114-B）
•1500-V満た装置モデル（C101）
TXB0104RGYRの適用
•ヘッドホーン
•Smartphones
•タブレット
•デスクトップ パソコン
TXB0104RGYRの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 2 （1年） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
