詳細情報 |
|||
| タイプ: | 多重交換装置/デマルチプレクサー | 回路: | 4×2:1 |
|---|---|---|---|
| 独立した回路: | 1 | 電圧供給の源: | 単一の供給 |
| 電圧-供給: | 2.3V | 3.6V | 実用温度: | -40°C | 85°C |
| ハイライト: | SN74CB3T3257PWR ICの破片,ICの破片の多重交換装置 |
||
製品の説明

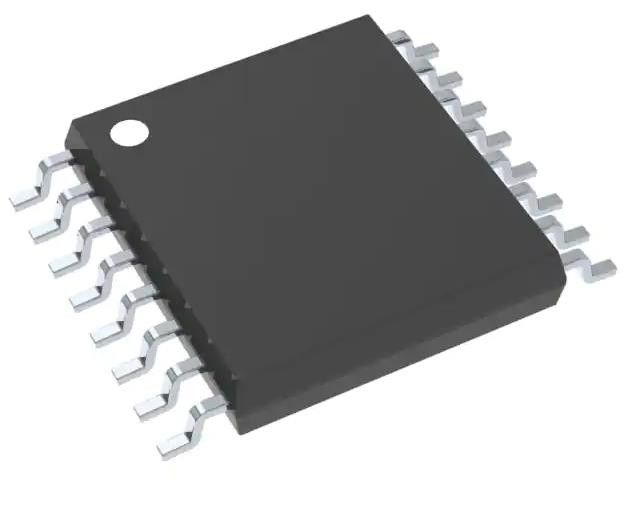

SN74CB3T3257PWR ICの破片の多重交換装置デマルチプレクサー4 x 2:1 16-TSSOP
MCIMX515DJM8C ARM® Cortex®-A8マイクロプロセッサIC i.MX51 1中心、32ビット800MHz 529-BGA （19x19）
SN74CB3T3257PWRの指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 信号スイッチ、多重交換装置、デコーダー | |
| Mfr | テキサス・インスツルメント |
| シリーズ | 74CB |
| パッケージ | テープ及び巻き枠（TR） |
| プロダクト状態 | 活動的 |
| タイプ | 多重交換装置/デマルチプレクサー |
| 回路 | 4 xの2:1 |
| 独立した回路 | 1 |
| 現在-高い出力低い | - |
| 電圧供給の源 | 単一の供給 |
| 電圧-供給 | 2.3V | 3.6V |
| 実用温度 | -40°C | 85°C |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 16-TSSOP （0.173"、4.40mmの幅） |
| 製造者装置パッケージ | 16-TSSOP |
| 基礎プロダクト数 | 74CB3T3257 |
SN74CB3T3257PWRの特徴
•低い電力の消費（ICC =最高20 µA）
•出力電圧翻訳トラックVCC•VCC 2.3ボルトからの3.6ボルトへの動作範囲
•すべてのミックス モード信号操作を支える•データI/Osサポート0 - 5-V信号レベルデータ入力/出力の港への…
（0.8ボルト、1.2ボルト、1.5ボルト、1.8ボルト、2.5ボルト、3.3ボルト、V） 5
– 5-Vは3.3-V出力レベルの転位に入った•操作量はTTLによってまたは3.3-V VCC 5-V/3.3-V CMOSの出力と運転することができる
– 5-V/3.3-Vは2.5-V出力レベルに入った•私は2.5-V VCC操作を用いる部分的力モード転位を支える
•動力を与えられる装置との5 V耐久性があるI/Osまたは•Latch-Upの性能はJESD 17の下で動力を与えられる1番あたりの250 mAを超過する
•ほぼゼロの二方向のデータの流れ•JESD 22の伝搬遅延– 2000-V人間ボディ モデルごとにテストされるESDの性能
•低いオン州の抵抗（ron）の特徴（A114-BのII） （ron = 5つのΩのタイプ） – 1000-V満た装置モデル（C101）クラス
•低い入出力キャパシタンスは最小になる•デジタル適用を支える:水平なローディング（Cio （） = 5 pFのタイプ）翻訳、USBインターフェイス、記憶
•データおよび操作量はUndershootインターリービング、バス分離クランプ ダイオードを提供する•ローパワー携帯用装置のための理想
SN74CB3T3257PWRの記述
SN74CB3T3257は低いオン州の抵抗（ron）の高速TTL互換性があるFET多重交換装置/デマルチプレクサーであり、最低の伝搬遅延を可能にする。装置はVCCを追跡する電圧翻訳の提供によってすべてのデータ入力/出力の港のミックス モード信号操作をフル・サポート。SN74CB3T3257は5-V TTL、3.3-V LVTTL、および2.5-V CMOSの転換の標準、またユーザー定義の転換のレベルを使用して支援システムを（図1）を見なさい。
SN74CB3T3257PWRの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 1 （無制限） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
