詳細情報 |
|||
| タイプ: | バススイッチ | 回路: | 8×1:1 |
|---|---|---|---|
| 独立した回路: | 1 | 現在-高い出力低い: | - |
| 電圧-供給: | 2.3V | 3.6V | 実用温度: | -40°C | 85°C |
| ハイライト: | SN74CB3Q3245PWRの集積回路IC,集積回路IC 20TSSOP |
||
製品の説明

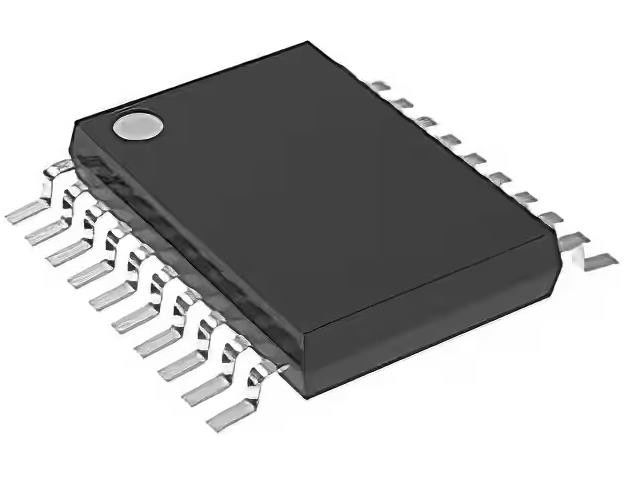

SN74CB3Q3245PWRの集積回路ICバス スイッチ8 X 1:1 20TSSOP
SN74CB3Q3245PWRバス スイッチ8 x 1:1 20-TSSOP
SN74CB3Q3245PWRの指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 信号スイッチ、多重交換装置、デコーダー | |
| Mfr | テキサス・インスツルメント |
| シリーズ | 74CB |
| パッケージ | テープ及び巻き枠（TR） |
| プロダクト状態 | 活動的 |
| タイプ | バス スイッチ |
| 回路 | 8 xの1:1 |
| 独立した回路 | 1 |
| 現在-高い出力低い | - |
| 電圧供給の源 | 単一の供給 |
| 電圧-供給 | 2.3V | 3.6V |
| 実用温度 | -40°C | 85°C |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 20-TSSOP （0.173"、4.40mmの幅） |
| 製造者装置パッケージ | 20-TSSOP |
| 基礎プロダクト数 | 74CB3Q3245 |
SN74CB3Q3245PWRの特徴
•データおよび操作量はUndershootを提供する
•高い帯域幅のデータ・パス クランプ ダイオード（500までのMHz （1））•低い電力の消費（ICC = 1 mA典型的）
•IDTQS3VH384装置への等量•VCC 2.3ボルトからの3.6ボルトへの動作範囲
•動力を与えられる装置との5-V耐久性があるI/Osまたは•データI/Osサポート0 - 5-V信号レベルに…の下で動力を与えた（0.8ボルト、1.2ボルト、1.5ボルト、1.8ボルト、2.5ボルト、3.3ボルト、V） 5
•低く、平らなオン州の抵抗（ron）•操作量は動作範囲5-V/3.3-V CMOSの出力（ron = 4つのΩのタイプ）上のTTLか特徴によって運転することができる
•Ioffは部分的力モードを支える
•データ入力/出力の港操作の柵に柵の切換え
– 0 - 3.3-V VCCの5-V切換えへの…•Latch-Upの性能は100 mAを每の超過する
– 0 - JESD 78のクラス2.5-V VCCの3.3-V切換えへのII
•ほぼゼロの二方向のデータの流れ•JESD 22の伝搬遅延– 2000-V人間ボディ モデル（A114-BのII）クラスごとにテストされるESDの性能
•低い入出力キャパシタンスは最小にするローディングおよび信号のゆがみ– 1000-V満た装置モデル（C101） （Cio （） = 3.5 pFのタイプ）を
•デジタルをアナログ支え、
•速い転換の頻度（敵= 20のMHz最高）適用:PCIインターフェイス、差分信号
SN74CB3Q3245PWRの記述
SN74CB3Q3245はパスのトランジスターのゲートの電圧を上げるのにチャージ ポンプを利用する高い帯域幅FETバス スイッチであり低く、平らなオン州の抵抗（ron）を提供する。低く、平らなオン州の抵抗は最低の伝搬遅延を可能にし、データ入出力（入力/出力）港で転換する柵に柵を支える。装置はまたデータ・バスの容量性ローディングおよび信号のゆがみを最小にするために低いデータ入力/出力キャパシタンスを特色にする。具体的には高い帯域幅の適用を支えるように設計されていてSN74CB3Q3245は広帯域通信、ネットワーキングおよびdata-intensive計算機システムに理想的に適する最大限に活用されたインターフェイス解決を提供する。
SN74CB3Q3245PWRの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 1 （無制限） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
