詳細情報 |
|||
| 要素の数: | 4 | 要素ごとのビットの数: | 4 |
|---|---|---|---|
| 出力タイプ: | 3 ステート | 現在-高い出力低い: | 24mA、24mA |
| 電圧-供給: | 1.65V | 3.6V | 実用温度: | -40℃～125℃（TA） |
| ハイライト: | SN74LVC16244ADGGR ICの破片,48-TSSOP ICの破片 |
||
製品の説明

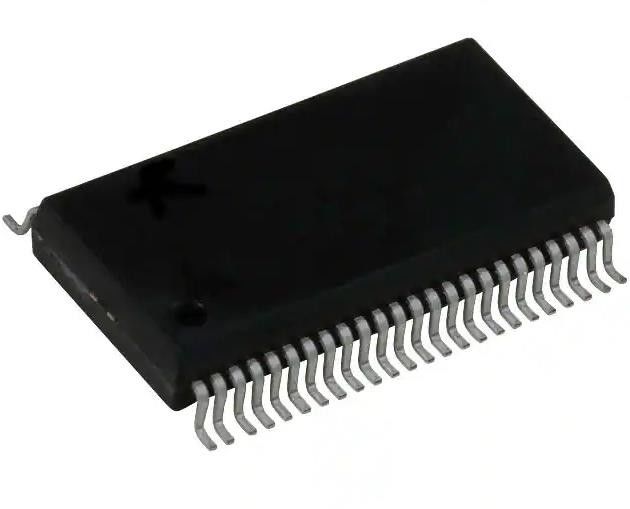

要素の3州の出力48-TSSOPごとのSN74LVC16244ADGGR ICの破片4の要素4ビット
SN74LVC16244ADGGR IC BUF NON-INVERT 3.6V 48TSSOP
SN74LVC16244ADGGRの指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 緩衝、運転者、受信機、トランシーバー | |
| Mfr | テキサス・インスツルメント |
| シリーズ | 74LVC |
| パッケージ | テープ及び巻き枠（TR） |
| 切りなさいテープ（CT）を | |
| プロダクト状態 | 活動的 |
| 論理のタイプ | 緩衝し、非逆になる |
| 要素の数 | 4 |
| 要素ごとのビットの数 | 4 |
| 入れられたタイプ | - |
| 出力タイプ | 3州 |
| 現在-高い出力低い | 24mA、24mA |
| 電圧-供給 | 1.65V | 3.6V |
| 実用温度 | -40°C | 125°C （TA） |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 48-TFSOP （0.240"、6.10mmの幅） |
| 製造者装置パッケージ | 48-TSSOP |
| 基礎プロダクト数 | 74LVC16244 |
SN74LVC16244ADGGRの特徴
*テキサス・インスツルメントWidebus T家族のメンバー
* 1.65ボルトから3.6ボルトに作動する
*入力は5.5ボルトに電圧を受け入れる
* 3.3ボルトの4.1 nsの最高のtpd
*典型的なVoLP （出力地上の跳ね上がり）<0>
*典型的なVoHv （Vccの= 3.3ボルト、TA = 25°Cの出力VoHのUndershoot） >2 V
* loffは生きている挿入、Partia力DownModeおよびバック ドライブ保護を支える
*サポートAllPorts （5-V入出力電圧With3.3-V Vcc）のミックス モード信号操作
* Latch-Upの性能は250 mA PerJESD 17を超過する
* ESDの保護はJESDを超過する
-222000-V人間ボディ モデル（A114-A）
-1000-V満た装置モデル（C101）
SN74LVC16244ADGGRの適用
*Servers
*PCsおよびノート
*Networkスイッチ
*Wirelessおよび電気通信の下部組織
*TVのセット トップ ボックス
*Electronic店頭
SN74LVC16244ADGGRの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 1 （無制限） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
