詳細情報 |
|||
| シリーズ: | 4000B | 要素の数: | 2 |
|---|---|---|---|
| 要素ごとのビットの数: | 1 | クロック周波数: | 40のMHz |
| 最大伝搬遅延 @ V、最大 CL: | 60ns @ 15V、50pF | トリガ・タイプ: | 肯定的な端 |
| 現在-高い出力低い: | 3.4mA、3.4mA | 電圧-供給: | 3V | 15V |
| 現在-静止（I.Q.）: | 4 µA | 入れられたキャパシタンス: | 7.5 pF |
| ハイライト: | HEF4013BTT 118の集積回路の破片,集積回路の破片Dのタイプ |
||
製品の説明

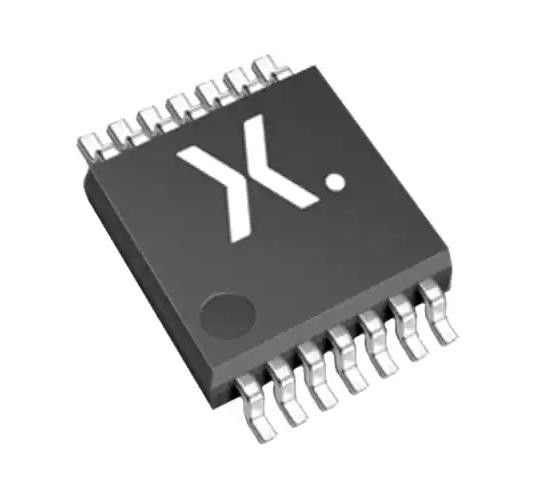

HEF4013BTTの118双安定回路2の要素のDタイプの1ビット14-TSSOP （0.173"、4.40mmの幅）
HEF4013BTT、118 IC FF D-TYPE二重1BIT 14TSSOP
HEF4013BTT、118の指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 双安定回路 | |
| Mfr | Nexperia USA Inc。 |
| シリーズ | 4000B |
| パッケージ | テープ及び巻き枠（TR） |
| プロダクト状態 | 活動的 |
| 機能 | セット（前もって調整される）および調整 |
| タイプ | Dタイプ |
| 出力タイプ | 補足 |
| 要素の数 | 2 |
| 要素ごとのビットの数 | 1 |
| クロック周波数 | 40のMHz |
| 最高の伝搬遅延@ Vの最高のCL | 60ns @ 15V、50pF |
| トリガ・タイプ | 肯定的な端 |
| 現在-高い出力低い | 3.4mA、3.4mA |
| 電圧-供給 | 3V | 15V |
| 現在-静止（I.Q.） | 4 µA |
| 入れられたキャパシタンス | 7.5 pF |
| 実用温度 | -40°C | 125°C （TA） |
| タイプの取付け | 表面の台紙 |
| 製造者装置パッケージ | 14-TSSOP |
| パッケージ/場合 | 14-TSSOP （0.173"、4.40mmの幅） |
| 基礎プロダクト数 | HEF4013 |
HEF4013BTT、118の特徴
•3.0ボルトからの15.0ボルトへの広い供給電圧の範囲
•CMOSの低い電力の消滅
•高いノイズ耐性
•遅い時計の上昇および落下時間に対して耐久性がある
•十分に静的な操作
•5ボルト、10ボルトおよび15のVのパラメーター付き評価
•標準化された対称は出力特性を
•-40 °Cから+125 °Cに指定される
•JEDEC標準的なJESD 13-Bに従う
•ESDの保護:
•HBM JESD22-A114Fは2000ボルトを超過する
•MM JESD22-A115-Bは200ボルトを超過する
HEF4013BTT、118の適用
•カウンターおよびディバイダー
•記録
•トグル フリップフロップ
HEF4013BTT、118の環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 1 （無制限） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
