詳細情報 |
|||
| 論理のタイプ: | インバーター | 回路の数: | 2 |
|---|---|---|---|
| 入力の数: | 2 | 特徴: | シュミットトリガー |
| 電圧-供給: | 0.8V | 3.6V | 現在-静止（最高）: | 500 nA |
| 現在-高い出力低い: | 4mA、4mA | 入れられた論理のレベル-低速: | 0.1V | 0.88V |
| 高い入れられた論理のレベル-: | 0.6V | 2.29V | 最大伝搬遅延 @ V、最大 CL: | 6.2ns @ 3.3V、30pF |
| ハイライト: | SN74AUP2G14DRYRインバーターIC,2つのチャネルのSchmittの制動機インバーターIC,6-SON集積回路の破片 |
||
製品の説明

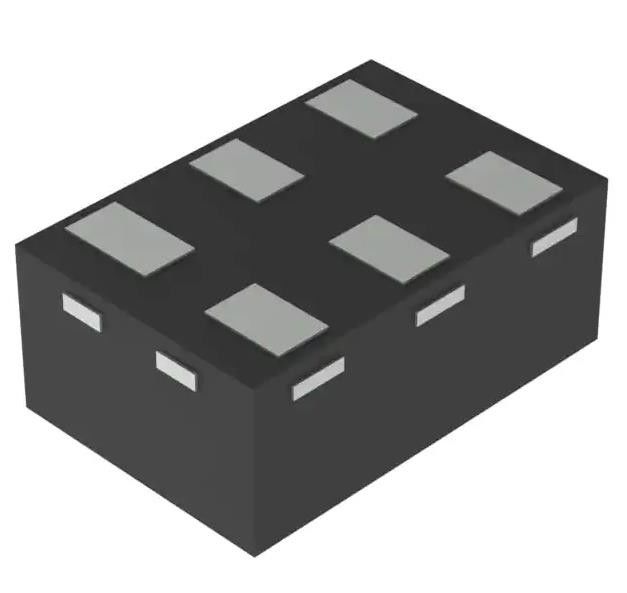

SN74AUP2G14DRYRインバーターIC 2チャネルのSchmittの制動機6-SON （1.45x1）
IC逆SCHMITT 2CH 2-INP 6SON
SN74AUP2G14DRYRの指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| ゲートおよびインバーター | |
| Mfr | テキサス・インスツルメント |
| シリーズ | 74AUP |
| パッケージ | テープ及び巻き枠（TR） |
| プロダクト状態 | 活動的 |
| 論理のタイプ | インバーター |
| 回路の数 | 2 |
| 入力の数 | 2 |
| 特徴 | Schmittの制動機 |
| 電圧-供給 | 0.8V | 3.6V |
| 現在-静止（最高） | 500 nA |
| 現在-高い出力低い | 4mA、4mA |
| 入れられた論理のレベル-低速 | 0.1V | 0.88V |
| 高い入れられた論理のレベル- | 0.6V | 2.29V |
| 最高の伝搬遅延@ Vの最高のCL | 6.2ns @ 3.3V、30pF |
| 実用温度 | -40°C | 85°C |
| タイプの取付け | 表面の台紙 |
| 製造者装置パッケージ | 6-SON （1.45x1） |
| パッケージ/場合 | 6-UFDFN |
| 基礎プロダクト数 | 74AUP2G14 |
SN74AUP2G14DRYRの特徴
*テキサス・インスツルメントNanoStarTwPackageで利用できる
*低い静的力の消費（lcc = 0.9最高）
*低い動的力の消費（Cpd = 3.3 V）で典型的な4.3 pF
*低い入れられたキャパシタンス（C、=典型的な1.5 pF）
*低雑音の-オーバーシュートおよびUndershoot<10>
* loffは部分的力ModeOperationを支える
* 0.8ボルトから3.6ボルトの広く作動のVcc範囲
SN74AUP2G14DRYRの記述
AUP家族は電池式の携帯用適用の企業のローパワー必要性へチタニウムの首位の解決である。
SN74AUP2G14DRYRの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 1 （無制限） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
