詳細情報 |
|||
| 回路の数: | 2 | 入力の数: | 2 |
|---|---|---|---|
| 特徴: | シュミットトリガー | 電圧-供給: | 1.65V～5.5V |
| 現在-静止（最高）: | 1つのµA | 現在-高い出力低い: | 32mA、32mA |
| 入れられた論理のレベル-低速: | 0.2V | 1.2V | 高い入れられた論理のレベル-: | 1.4V | 3.6V |
| 最大伝搬遅延 @ V、最大 CL: | 4.9ns @ 5V、50pF | 実用温度: | -40°C | 85°C |
| ハイライト: | NC7WZ14P6Xインバーター集積回路の破片,集積回路の破片SC-88 |
||
製品の説明

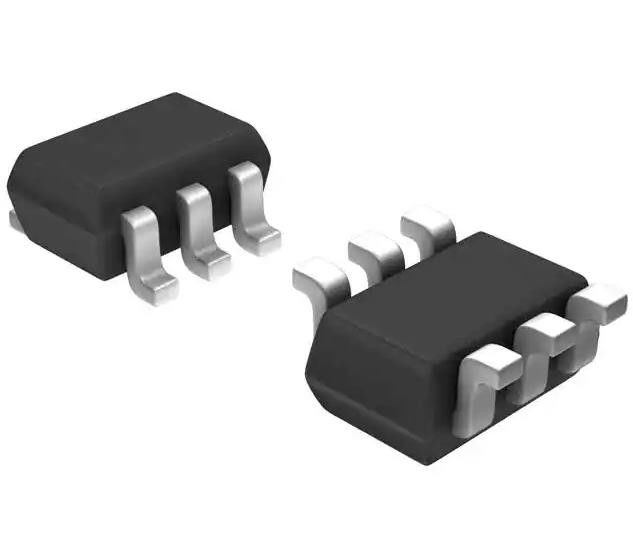

2つのチャネルのSchmittの制動機SC-88のNC7WZ14P6Xインバーター集積回路の破片
インバーター、LVC/LCX/Zシリーズ、2-FU
NC7WZ14P6Xの指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| ゲートおよびインバーター | |
| Mfr | onsemi |
| シリーズ | 7WZ |
| パッケージ | テープ及び巻き枠（TR） |
| プロダクト状態 | 時代遅れ |
| 論理のタイプ | インバーター |
| 回路の数 | 2 |
| 入力の数 | 2 |
| 特徴 | Schmittの制動機 |
| 電圧-供給 | 1.65V | 5.5V |
| 現在-静止（最高） | 1つのµA |
| 現在-高い出力低い | 32mA、32mA |
| 入れられた論理のレベル-低速 | 0.2V | 1.2V |
| 高い入れられた論理のレベル- | 1.4V | 3.6V |
| 最高の伝搬遅延@ Vの最高のCL | 4.9ns @ 5V、50pF |
| 実用温度 | -40°C | 85°C |
| タイプの取付け | 表面の台紙 |
| 製造者装置パッケージ | SC-88 （SC-70-6） |
| パッケージ/場合 | 6-TSSOP、SC-88、SOT-363 |
| 基礎プロダクト数 | 7WZ14 |
NC7WZ14P6Xの特徴
*超高度の速度:5V VCCの50pFへのtPD 3.2ns （典型的な）
*高出力ドライブ:3V VCCの±24mA
*広いVCC動作範囲:1.65Vへの5.5V
* LCX wの雌鶏のマッチの性能は3.3V VCCで作動した
*捕虜えーダウnの高いインピーダンス入力/出力
*過電圧の許容入力は3V翻訳に5Vを促進する
*専有Noise/EMIの減少の回路部品
* MicroPak™のUltra-Smallパッケージ
*スペース節約SC70のパッケージ
NC7WZ14P6Xの記述
NC7WZ14は二重インバーターw ith Schmittオン・セミコンダクターの超高度の速度（UHS）の一連のTinyLogicからの入力を誘発するためにである。
NC7WZ14P6Xの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 1 （無制限） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
