詳細情報 |
|||
| 出力の数: | 2 | 入る比率-:出力: | 0.042361111 |
|---|---|---|---|
| 出力構成: | 高い側面 | 出力タイプ: | N-Channel |
| インターフェイス: | オン/オフ | 電圧 - 負荷: | 4V | 28V |
| 現在-出力（最高）: | 21A | Rdsの（タイプ）: | 50mOhm |
| ハイライト: | VND7050AJTRの電源スイッチ,電源スイッチSSO-16 |
||
製品の説明

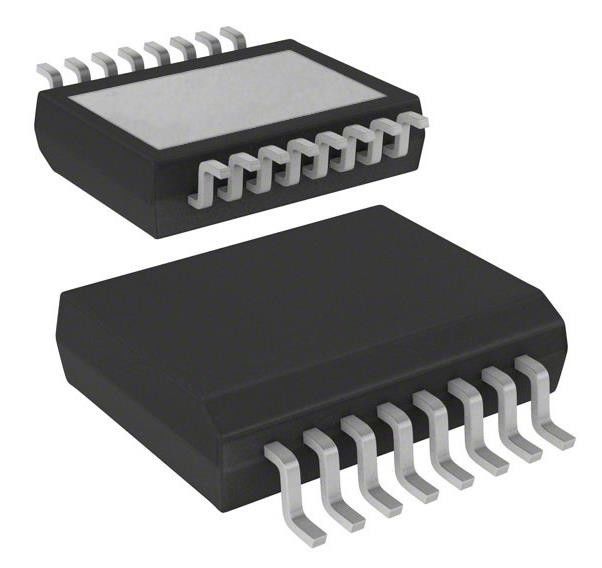

1:1のN-Channel 21A力SSO-16のVND7050AJTRの電源スイッチ/運転者
IC PWR DRVR N-CHANの1:1 PWRSSO16
VND7050AJTRの指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 電力配分スイッチ、負荷運転者 | |
| Mfr | STMicroelectronics |
| シリーズ | VIPower™ |
| パッケージ | テープ及び巻き枠（TR） |
| プロダクト状態 | 活動的 |
| スイッチ タイプ | 一般目的 |
| 出力の数 | 2 |
| 入る比率-:出力 | 0.042361111 |
| 出力環境設定 | 高い側面 |
| 出力タイプ | N-Channel |
| インターフェイス | オン/オフ |
| 電圧-負荷 | 4V | 28V |
| 電圧-供給（Vcc/Vdd） | 必須 |
| 現在-出力（最高） | 21A |
| Rdsの（タイプ） | 50mOhm |
| 入れられたタイプ | 非逆になること |
| 特徴 | 自動再始動、状態の旗 |
| 欠陥の保護 | 現在の制限は（固定される）、温度に、開いた負荷電圧上の、UVLO検出する |
| 実用温度 | -40°C | 150°C （TJ） |
| タイプの取付け | 表面の台紙 |
| 製造者装置パッケージ | PowerSSO-16 |
| パッケージ/場合 | 16-PowerLFSOP （0.154"、3.90mmの幅） |
| 基礎プロダクト数 | VND7050 |
VND7050AJTRの特徴
•AEC-Q100は修飾した
•概要
−の二重チャネルのMultiSenseのアナログのフィードバックを用いるスマートな高側の運転者
−のまさに低いスタンバイの流れ
3ボルトおよび5 V CMOSの出力と互換性がある−
•MultiSenseの診断機能
−はアナログのフィードバックをの多重型にした:高精度の比例した現在のミラーと現在の負荷VCC供給電圧およびTCHIP装置温度
−は短い（力の限定の）徴候をひくために積み過ぎ、
−の熱操業停止の徴候
−のオフ状態のオープン負荷検出
−はVCC検出に急に出力した
−の感覚は有効または無効になる
•保護
−の不足電圧の操業停止
−の過電圧クランプ
−は現在の限定に荷を積む
速い熱トランジェントの−の自己制限
熱心な欠陥調整ピンとの温度過昇または力の限定の−の構成可能の掛け金
地面の−の損失およびVCCの損失
外的な部品が付いている−の逆電池
−の静電放電の保護
VND7050AJTRの適用
•すべてのタイプの自動車抵抗の、誘導および容量性負荷
•自動車信号ランプのために特に意図されていて（P27WまたはSAE1156またはLEDの後部まで組合せ）
VND7050AJTRの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 3 （168時間） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
