詳細情報 |
|||
| PLL: | はい | 入力: | LVCMOS、LVDS、LVPECL |
|---|---|---|---|
| 出力: | LVCMOS、LVDS、LVPECL | 回路の数: | 1 |
| 入る比率-:出力: | 3:12 | 差動-入れられる:出力: | はい/はい |
| 最高頻度-: | 2.6Ghz | ディバイダー/乗数: | Yes/No |
| 電圧-供給: | 3.15V～3.45V | 実用温度: | -40°C | 85°C |
| ハイライト: | LMK04816BISQX/NOPBの集積回路の破片,集積回路の破片2.6GHz |
||
製品の説明

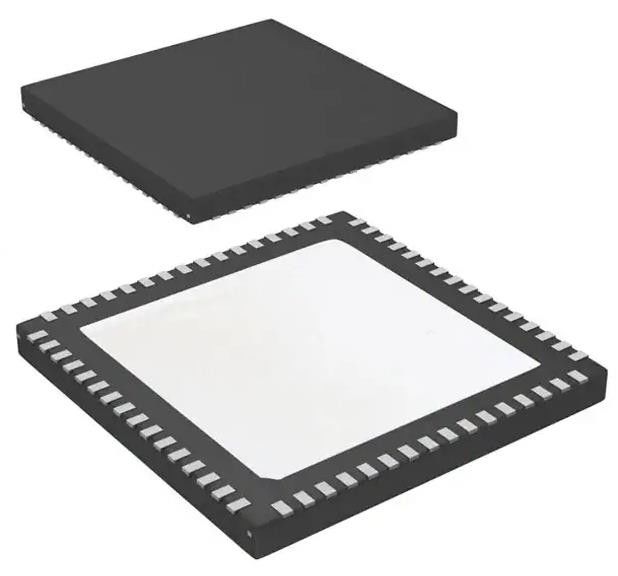

2.6GHz 1 64-WFQFNのLMK04816BISQX/NOPBの集積回路の破片はパッドを露出した
ICの時計二重PLL 64WQFN
LMK04816BISQX/NOPBの指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| クロック発振器、PLLsの頻度シンセサイザ | |
| Mfr | テキサス・インスツルメント |
| シリーズ | PLLatinum™ |
| パッケージ | テープ及び巻き枠（TR） |
| プロダクト状態 | 活動的 |
| PLL | はい |
| 入力 | LVCMOS、LVDS、LVPECL |
| 出力 | LVCMOS、LVDS、LVPECL |
| 回路の数 | 1 |
| 入る比率-:出力 | 3:12 |
| 差動-入れられる:出力 | はい/はい |
| 最高頻度- | 2.6GHz |
| ディバイダー/乗数 | Yes/No |
| 電圧-供給 | 3.15V | 3.45V |
| 実用温度 | -40°C | 85°C |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 64-WFQFNはパッドを露出した |
| 製造者装置パッケージ | 64-WQFN （9x9） |
| 基礎プロダクト数 | LMK04816 |
LMK04816BISQX/NOPBの特徴
•超低いRMSのジッターの性能
– 100 fs RMSのジッター（12のkHzから20のMHz）
– 123 fs RMSのジッター（100つのHzから20のMHz）
•二重ループPLLATINUM™ PLL建築
– PLL1
–統合された低雑音の水晶発振子回路
–入れられた時計が失われる場合の名残りモード
–自動か手動誘発および回復
– PLL2
–正常化された1 Hz PLLの騒音の床の
– 227 dBc/Hz
–段階の探知器率155までのMHz
– OSCinの頻度ダブラー
–統合された低雑音VCO
– 2370のMHzからの2600のMHzへのVCOの周波数範囲
•LOSの3個の余分な入れられた時計
–自動および手動切換えモード
•50%の使用率の出力境界、1から1045 （および異様）
•LVPECL、LVDS、またはLVCMOSのプログラム可能な出力
•固定される精密デジタル遅れかDynamicallyAdjustable
•25 psステップ アナログの遅れ制御、575までps
•1/2のクロック分散の期間のステップ デジタル遅れ、522までのステップ
•13差動出力;片端接地26まで
– 5までVCXOおよび水晶緩衝された出力
•2600までのMHzのクロック レート
•0遅れモード
•力の3デフォルトのクロック出力
•多重モード:二重PLL、単一PLLおよびクロック分散
•産業温度較差:– 40°Cへの+85°C
•3.45-V操作への3.15-V
•パッケージ:64 Pin WQFN （9.0 × 9.0の× 0.8 mm）
LMK04816BISQX/NOPBの適用
•データ変換装置の時間を記録することおよび無線電信の下部組織
•ネットワーキング、SONETまたはSDH、DSLAM
•医学、ビデオ、軍、および大気および宇宙空間
•テストおよび測定
LMK04816BISQX/NOPBの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 3 （168時間） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
