詳細情報 |
|||
| マルチプレクサ/デマルチプレクサ回路: | 2:01 | 回路数: | 6 |
|---|---|---|---|
| オン州の抵抗（最高）: | 6.2オム | チャネル間の一致（ΔRon）: | 300mOhm |
| 電圧-単一供給（V+）: | 1.65V | 3.6V | スイッチ時間（（最高）トン、しゃれ者）: | 59n, 60.6n |
| -3db帯域幅: | 240MHz | 充満注入: | 0.81pC |
| チャネル キャパシタンス（CS （） CD （））: | 13pF、8.5pF | 現在-漏出（ある（））（最高）: | 1µA |
| ハイライト: | TS3A27518EPWR,TS3A27518EPWR 統合回路チップ,24-TSSOP アナログスイッチIC |
||
製品の説明

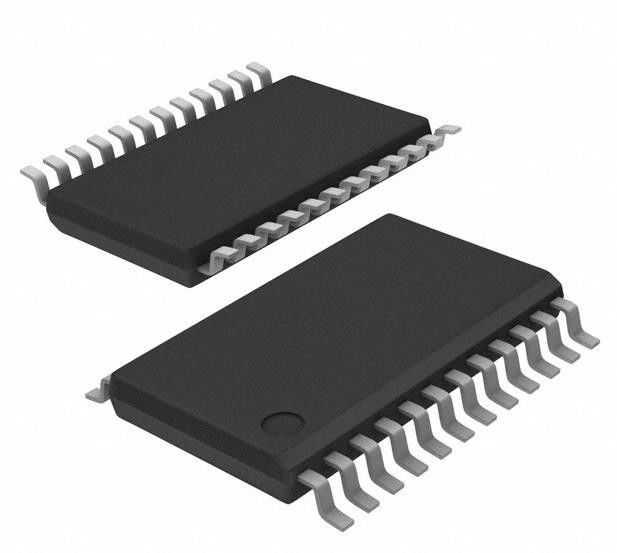

TS3A27518EPWR 6回路統合回路チップスイッチ 2:1 6.2Ohm 24-TSSOP
IC スイッチ SPDTX6 6.2OHM 24TSSOP
仕様 TS3A27518EPWR
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| アナログスイッチ,マルチプレクサー,デマルチプレクサー | |
| Mfr | テキサス・インストラクション |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 製品の状況 | アクティブ |
| スイッチ回路 | SPDT |
| マルチプレクサー/デマルチプレクサー回路 | 2:01 |
| 回路数 | 6 |
| 状態内の抵抗 (最大) | 6.2オム |
| チャンネル対チャンネルマッチング (ΔRon) | 300mOhm |
| 電圧 - 供給,単体 (V+) | 1.65V~3.6V |
| 電圧 - 供給,ダブル (V±) | - |
| スイッチ時間 (トン,トフ) (最大) | 59n, 60.6n |
| -3dB帯域幅 | 240MHz |
| 充電注入 | 0.81pC |
| チャンネル容量 (CS (オフ),CD (オフ)) | 13pF,8.5pF |
| 電流 - 漏れ (IS(オフ)) (最大) | 1μA |
| 横断音声 | -62dB @ 10MHz |
| 動作温度 | -40°C ~ 85°C (TA) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 24-TSSOP (0.173",4.40mm 幅) |
| 供給者のデバイスパッケージ | 24-TSSOP |
| 基本製品番号 | TS3A27518 |
特徴についてTS3A27518EPWR
1.65Vから3.6Vの単電源操作
断熱状態,VCC = 0
• 低容量 スイッチ, 21.5 pF (典型)
• 高速鉄道間信号処理のために 240 MHz までの帯域幅
横断音声とOFF隔離は62dB
• 1.8 V ロジック対応の制御入力
3.6 V 容認の制御入力
•JESD 78 単位で 100 mA を超えたロックアップ性能,クラスII
• JESD 22 に基づいてテストされたESD性能
2500-Vの人体モデル (A114-B,クラスII)
1500V充電装置のモデル (C101)
• ESD性能:NC/NOポート
△ ±6kVの接触放出 (IEC 61000-4-2)
• 24-WQFN (4.00 mm × 4.00 mm) と 24-TSSOP (7.90 mm × 6.60 mm) のパッケージ
申請についてTS3A27518EPWR
• SD-SDIO と MMC の 2 ポート MUX
• PC VGA ビデオ MUX ビデオシステム
• 音声・映像信号の路由
環境と輸出分類TS3A27518EPWR
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
